TB118N Panasonic – Công tắc hẹn giờ chính hãng

Công tắc hẹn giờ Panasonic TB118N chính hãng là một thiết bị điều khiển thời gian được sử dụng để tự động hóa các quá trình điện. Thiết bị này có thể lập trình để bật/tăt các thiết bị điện trong thời gian đã được lập trình sẵn. Trong bài viết này, cùng Thiết bị điện 286 tìm hiểu về công tắc hẹn giờ Panasonic TB118N này nhé!

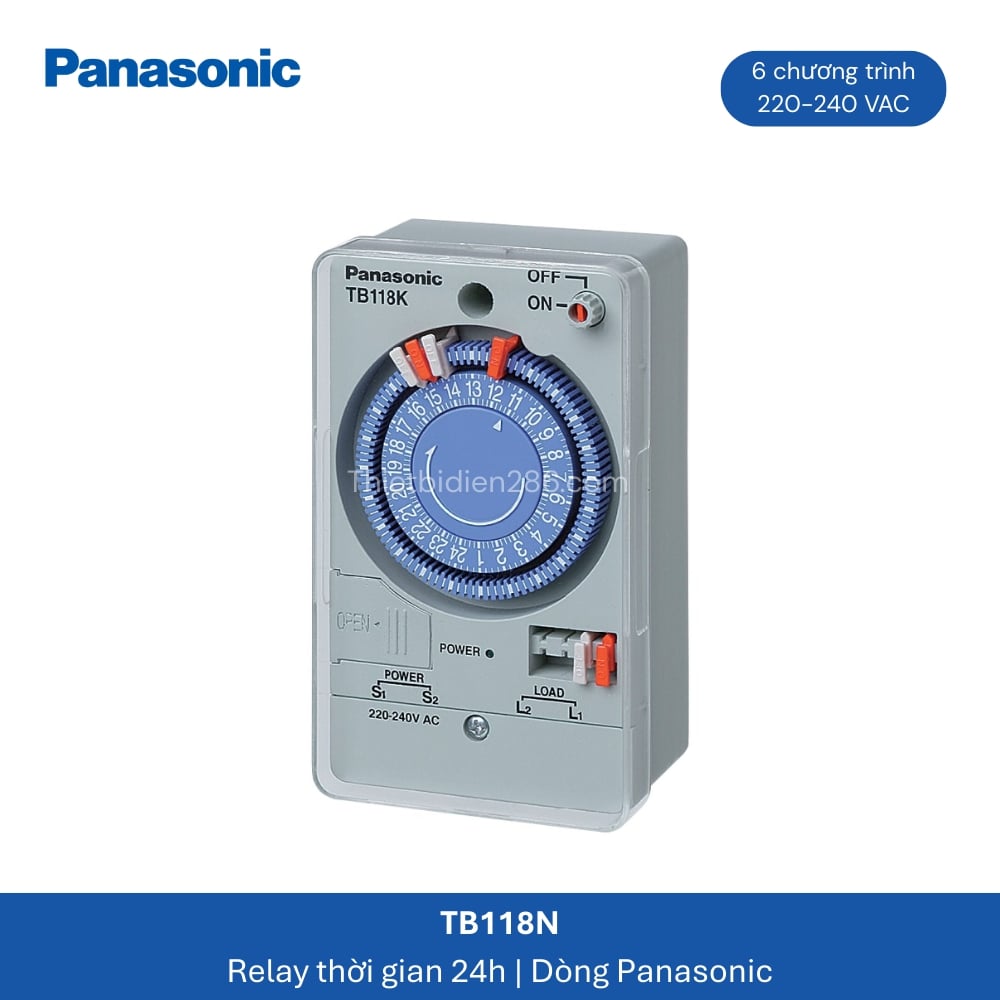

Dong-ho-thoi-gian-24h-Panasonic

Thông số kỹ thuật của Rơ le thời gian 24h TB118N Panasonic

Đặc tính của dòng TB118N

• Vị trí đặt: Sử dụng Trong nhà
• Dòng: Hằng ngày
• Động cơ: Động cơ AC (dòng TB17N) / Thạch anh (dòng TB11N)
• Thời gian dự phòng mất điện: Pin dự trữ 300giờ – Dùng Pin TB380N2457
• Độ chính xác về thời gian: Tương tự tần số AC (dòng TB17N)/ +/- 15 giây/tháng (tại 25 độ C) (dòng TB11N)
• Cấu hình mạch điện: Cùng mạch điện
• Loại công tắc: Đơn cực, 1 vị trí (1 công tắc A)
• Khả năng chịu tải – Tải trở: 250V AC 15A
• Khả năng chịu tải – Tải đèn sợi đốt: 250V AC 15A
• Khả năng chịu tải – Tải cảm: 250V AC 12A- Khả năng chịu tải
• Tải động cơ: 220V AC 1500W
• Thời gian thiết lập tối thiểu: 30 phút- Số chương trình ON/OFF: 6 chế độ cài giờ

Hướng dẫn cài đặt Công tắc hẹn giờ TB118N

1. Đấu nối công tắc hẹn giờ vào mạch điện:

• Ngắt nguồn điện trước khi đấu nối để đảm bảo an toàn.

• Kết nối đầu vào và đầu ra của công tắc hẹn giờ vào hệ thống điện của bạn.

  • L: Dây nguồn (Điện vào)

  • N: Dây trung tính

  • COM: Đầu ra (Điện ra để điều khiển thiết bị)

  • NO (Normally Open): Chân kết nối thiết bị sẽ bật khi công tắc hẹn giờ kích hoạt.

2. Cài đặt thời gian hiện tại (Giờ và Phút):

• Nhấn nút SET: Nhấn nút SET để vào chế độ cài đặt thời gian.

• Cài đặt giờ: Sử dụng các nút + hoặc – để điều chỉnh giờ hiện tại.

• Cài đặt phút: Tiếp theo, nhấn nút SET một lần nữa và sử dụng nút + hoặc – để điều chỉnh phút.

• Sau khi cài đặt giờ và phút xong, nhấn SET để lưu lại cài đặt thời gian.

3. Cài đặt chương trình bật/tắt:

• Nhấn nút PROGRAM (Prog): Để vào chế độ lập trình cài đặt lịch trình bật/tắt.

• Chọn chương trình bật/tắt:

  • Bấm nút “ON/OFF”: Để bật hoặc tắt thiết bị tại thời điểm cụ thể.

  • Cài đặt thời gian bật: Sử dụng các nút + hoặc – để điều chỉnh giờ và phút cho thời điểm bật.

  • Cài đặt thời gian tắt: Lặp lại thao tác trên để cài đặt thời gian tắt thiết bị.

  • Bạn có thể cài đặt nhiều chương trình bật/tắt trong ngày.

• Lưu lại: Sau khi cài đặt xong chương trình bật/tắt, nhấn nút SET để lưu lại chương trình.

4. Lựa chọn chế độ hoạt động (Chế độ AUTO hoặc MANUAL):

• Chế độ AUTO: Chọn chế độ AUTO khi bạn muốn công tắc hẹn giờ hoạt động tự động theo lịch trình đã cài đặt.

  • Đảm bảo rằng công tắc đã được cài đặt đúng các chương trình bật/tắt.

• Chế độ MANUAL: Nếu bạn muốn bật/tắt thiết bị một cách thủ công mà không sử dụng chế độ hẹn giờ, chọn chế độ MANUAL.

5. Kiểm tra lại cài đặt:

• Kiểm tra các chương trình: Đảm bảo rằng các chương trình bật/tắt đã được cài đặt đúng và thiết bị sẽ bật/tắt vào thời gian bạn mong muốn.

• Kiểm tra thời gian hiện tại: Đảm bảo thời gian hiện tại được cài đặt chính xác.

6. Kích hoạt công tắc hẹn giờ:

• Sau khi cài đặt xong tất cả các thông số, công tắc hẹn giờ sẽ tự động hoạt động theo lịch trình.

• Kiểm tra lại lần cuối để chắc chắn rằng công tắc hẹn giờ hoạt động như mong muốn.
