Đồng hồ đa chức năng Schneider

Đồng hồ đa năng Schneider

Đồng hồ đa năng Schneider – thiết bị không thể thiếu trong hệ thống tủ điện hiện đại:

⚡ ĐỒNG HỒ ĐA NĂNG SCHNEIDER – GIẢI PHÁP GIÁM SÁT ĐIỆN NĂNG TOÀN DIỆN

1. ✅ Đồng hồ đa năng là gì?

Đồng hồ đa năng (Multifunction Meter) là thiết bị đo lường điện hiện đại, dùng để giám sát và hiển thị nhiều thông số điện như:

Điện áp (V)
Dòng điện (A)
Công suất (P)
Hệ số công suất (PF)
Tần số (Hz)
Năng lượng tiêu thụ (kWh)
Dòng điện/áp pha và trung tính

Schneider Electric cung cấp nhiều dòng đồng hồ đa năng với độ chính xác cao, thiết kế nhỏ gọn, dễ tích hợp vào tủ điện công nghiệp và tòa nhà thông minh.

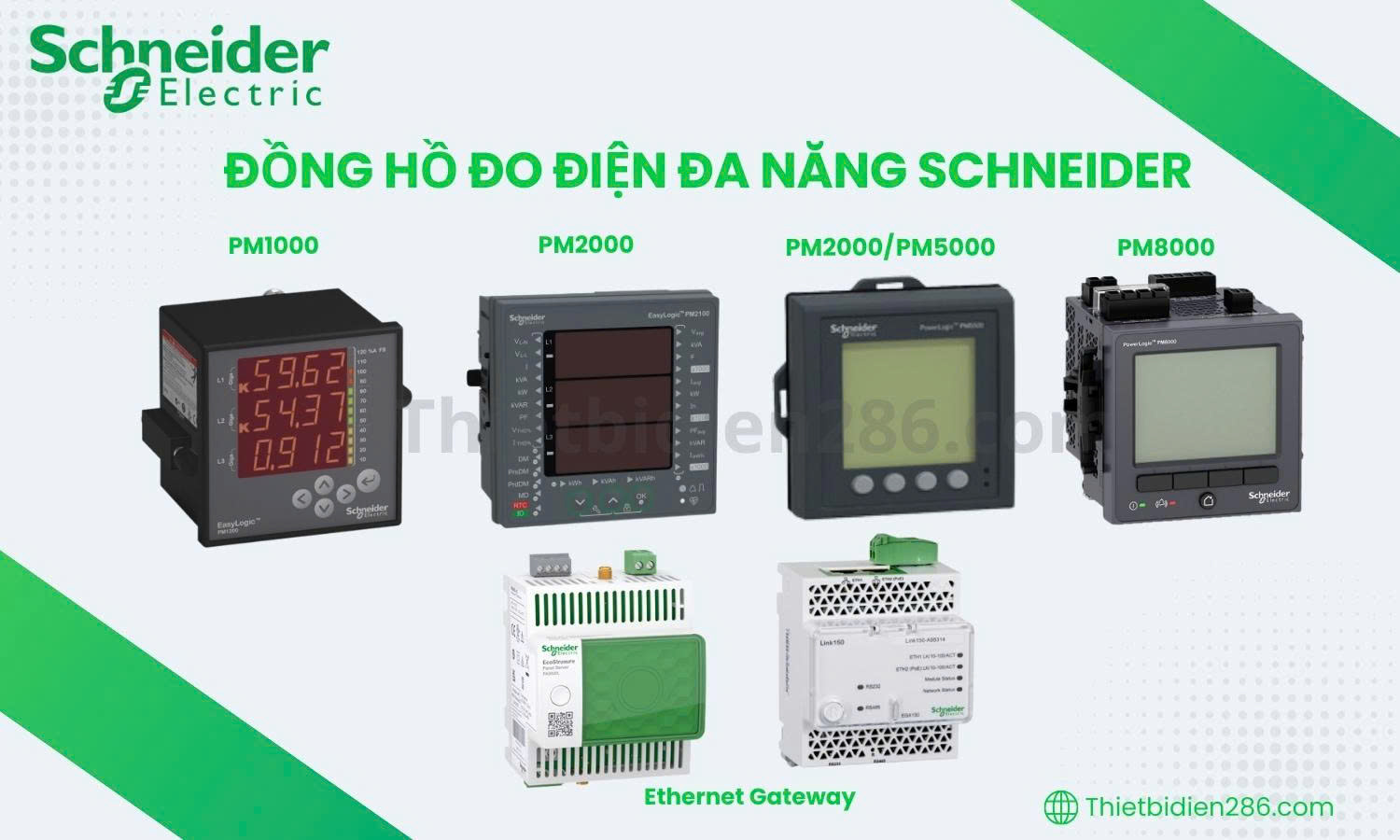

2. 📦 Các dòng đồng hồ đa năng Schneider phổ biến

Model	Ứng dụng chính	Tính năng nổi bật
PM2120 / PM2130	Tủ điện nhà máy, toà nhà	Đo điện áp, dòng điện, công suất, PF, năng lượng…
PM3250 / PM3255	Hệ thống đo lường trung tâm	Giao tiếp RS485 (Modbus), hiển thị LCD, cảnh báo…
iEM3000 Series	Giám sát điện năng các nhánh tải nhỏ	Thiết kế nhỏ gọn DIN rail, hỗ trợ Modbus RS485
PM5000 Series	Nhà máy, trung tâm dữ liệu	Độ chính xác cao, giao tiếp Ethernet, màn hình lớn
ION7400 / ION9000	Đo chính xác cấp độ thương mại	Chuẩn đo lường quốc tế, phân tích sóng hài, chất lượng điện

3. 🎯 Ứng dụng của đồng hồ đa năng Schneider

👷 Giám sát tiêu thụ điện năng theo thời gian thực
🧾 Ghi nhận và tính toán hóa đơn điện chính xác
🔍 Phân tích dòng điện bất thường, phát hiện sự cố sớm
📡 Tích hợp vào hệ thống BMS/SCADA thông qua Modbus, Ethernet…

4. 🧰 Thông số kỹ thuật cơ bản (Ví dụ: Schneider PM2120)

Điện áp làm việc: 63,5V đến 400V AC
Dòng điện đo được: 1A / 5A qua CT (Current Transformer)
Màn hình hiển thị: LCD 7 segment, 3 dòng
Độ chính xác: Class 1 cho năng lượng (theo tiêu chuẩn IEC 62053-21)
Giao tiếp: RS-485 (Modbus RTU)
Nguồn nuôi: 100–415V AC hoặc 125–250V DC
Lắp đặt: Panel 96 x 96mm hoặc DIN Rail (với dòng iEM)

5. 📡 Kết nối và giao tiếp

Hầu hết đồng hồ Schneider hỗ trợ:

RS-485 Modbus RTU (chuẩn phổ biến cho hệ thống BMS)
Modbus TCP/IP (PM5000 trở lên)
Ethernet, BACnet, SNMP (các model cao cấp như ION9000)

6. 📊 Phần mềm đi kèm

Schneider cung cấp phần mềm như Power Monitoring Expert (PME) để:

Giám sát nhiều đồng hồ tập trung
Lưu trữ dữ liệu lịch sử
Phân tích xu hướng tiêu thụ
Gửi cảnh báo tự động

7. 📌 Lắp đặt & bảo trì

Lắp đặt trong tủ điện tổng, tủ nhánh, tủ phân phối
Cần đi dây CT (biến dòng) đúng chiều, đấu dây Modbus đúng địa chỉ
Cấu hình địa chỉ và tần số đo trên đồng hồ trước khi kết nối hệ thống

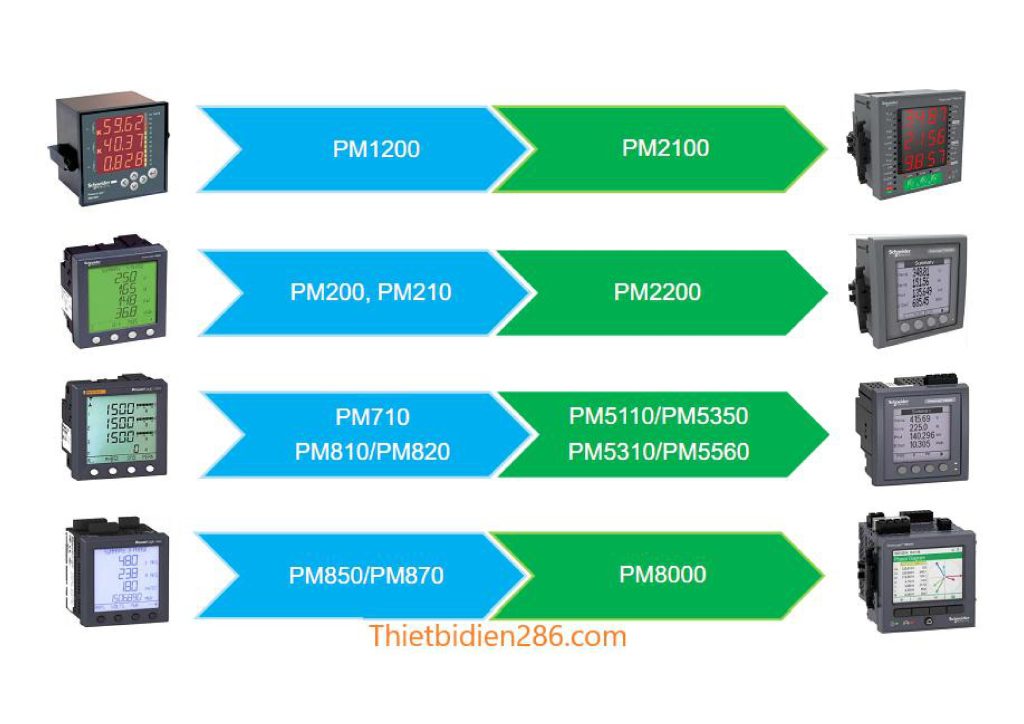

8. 📷 Hình ảnh các mã PM thay thế mới.

Dong-do-da-nang-PM-Schneider

9. 📞 Tư vấn chọn thiết bị

Bạn nên chọn model phù hợp theo:

Số pha (1P/3P)
Có cần giao tiếp Modbus không?
Yêu cầu hiển thị tại chỗ hay chỉ cần truyền dữ liệu?
Vị trí lắp (DIN rail hay panel 96x96mm)

Thông số kỹ thuật của đồng hồ đa năng Schneider sẽ phụ thuộc vào từng dòng sản phẩm cụ thể mà bạn đang quan tâm. Tuy nhiên, tôi sẽ liệt kê một số tính năng và thông số cơ bản thường thấy trong các dòng đồng hồ đa năng của thương hiệu Schneider:

Màn hình hiển thị:
- Màn hình LCD hoặc LED rõ ràng.
- Đo các chỉ số môi trường như nhiệt độ, độ ẩm, áp suất (tuỳ loại).
Chức năng chính:
- Đo nhiệt độ: Phạm vi có thể dao động từ -50°C đến 100°C hoặc rộng hơn tùy thuộc vào thiết kế.
- Đo độ ẩm: Đo trong phạm vi 10% đến 99%.
- Chức năng đo áp suất (trong các dòng đồng hồ dành cho công nghiệp hoặc chuyên dụng).
- Đo độ cao hoặc GPS (cho các dòng đồng hồ phục vụ thể thao ngoài trời).
- Chức năng báo thức, đồng hồ bấm giờ, và đếm ngược.
- Kết nối Bluetooth để đồng bộ dữ liệu với ứng dụng di động.
Chất liệu và thiết kế:
- Vỏ đồng hồ thường được làm từ thép không gỉ hoặc nhựa cao cấp, chống chịu va đập và độ bền cao.
- Dây đeo có thể làm từ cao su, silicone hoặc thép không gỉ (tùy loại).
- Thiết kế chống nước, thường có tiêu chuẩn IP67, IP68 (chống nước và bụi).
Nguồn năng lượng:
- Pin đồng hồ có thể là pin đồng hồ thông thường (CR2032 hoặc pin sạc), hoặc sử dụng năng lượng mặt trời cho các dòng sản phẩm năng lượng tái tạo.
Các tính năng khác:
- Chức năng bấm giờ thể thao (có thể dùng trong các môn thể thao như chạy, bơi, leo núi).
- Khả năng đo vận tốc hoặc quãng đường di chuyển (cho các dòng đồng hồ phục vụ thể thao).
- Khả năng chống va đập và chống rung: Đảm bảo hoạt động bền bỉ trong môi trường làm việc khắc nghiệt.

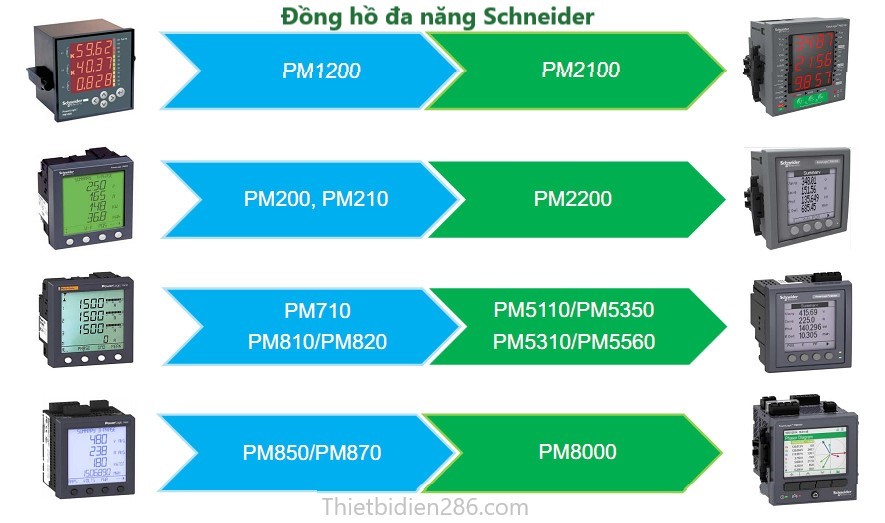

Dong-ho-da-nang-Schneider

Các loại sản phẩm khác

METSEDM6200HCL10NC Schneider	Đồng hồ đa năng Schneider METSEDM6200HCL10NC(96x96mm)
METSEDM6200HCL10RS Schneider	Đồng hồ đa năng Schneider METSEDM6200HCL10RS(96x96mm)
METSEPM1130HCL05RS Schneider	Đồng hồ đa năng Schneider METSEPM1130HCL05RS(96x96mm)
METSEPM2110 Schneider	Đồng hồ đa năng Schneider METSEPM2110(96x96mm)
METSEPM2120 Schneider	Đồng hồ đa năng Schneider METSEPM2120(96x96mm)
METSEPM2130 Schneider	Đồng hồ đa năng Schneider METSEPM2130(96x96mm)
METSEPM2210 Schneider	Đồng hồ đa năng Schneider METSEPM2210(96x96mm)
METSEPM2220 Schneider	Đồng hồ đa năng Schneider METSEPM2220(96x96mm)

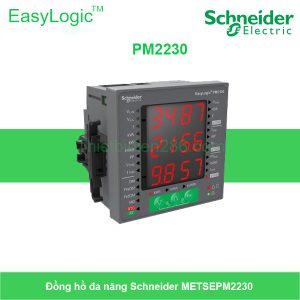

METSEPM2230 Schneider	Đồng hồ đa năng Schneider METSEPM2230(96x96mm)
METSEPM2KANLGIO22 Schneider	Modul mở rộng Schnieder METSEPM2KANLGIO22
METSEPM2KDGTLIO22 Schneider	Modul mở rộng Schneider METSEPM2KDGTLIO22
METSEPM5310 Schneider	Đồng hồ đa năng Schneider METSEPM5310 (96x96mm)
METSEPM5320 Schneider	Đồng hồ đa năng Schneider METSEPM5320 (96x96mm)
METSEPM5330 Schneider	Đồng hồ đa năng Schneider METSEPM5330 (96x96mm)
METSEPM5340 Schneider	Đồng hồ đa năng Schneider METSEPM5340 (96x96mm)
METSEPM5350 Schneider	Đồng hồ đa năng Schneider METSEPM5350 (96x96mm)
METSEPM5360 Schneider	Đồng hồ đa năng Schneider METSEPM5360 (96x96mm)
METSEPM5563RD Schneider	Đồng hồ đa năng Schneider METSEPM5563RD (96x96mm)
METSEPM8240 Schneider	Đồng hồ đa năng Schneider METSEPM8240 (96x96mm)
METSEPM8244 Schneider	Đồng hồ đa năng Schneider METSEPM8244 (96x96mm)
METSEPM89M0024 Schneider	Đồng hồ đa năng Schneider METSEPM89M0024
METSEPM89M2600 Schneider	Đồng hồ đa năng Schneider METSEPM89M2600
METSEPM5100 Schneider	Đồng hồ đa năng Schneider METSEPM5100

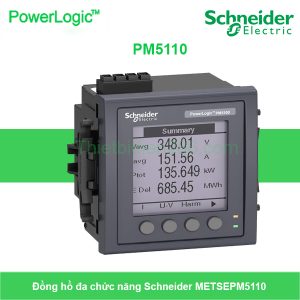

METSEPM5110 Schneider	Đồng hồ đa năng Schneider METSEPM5110
