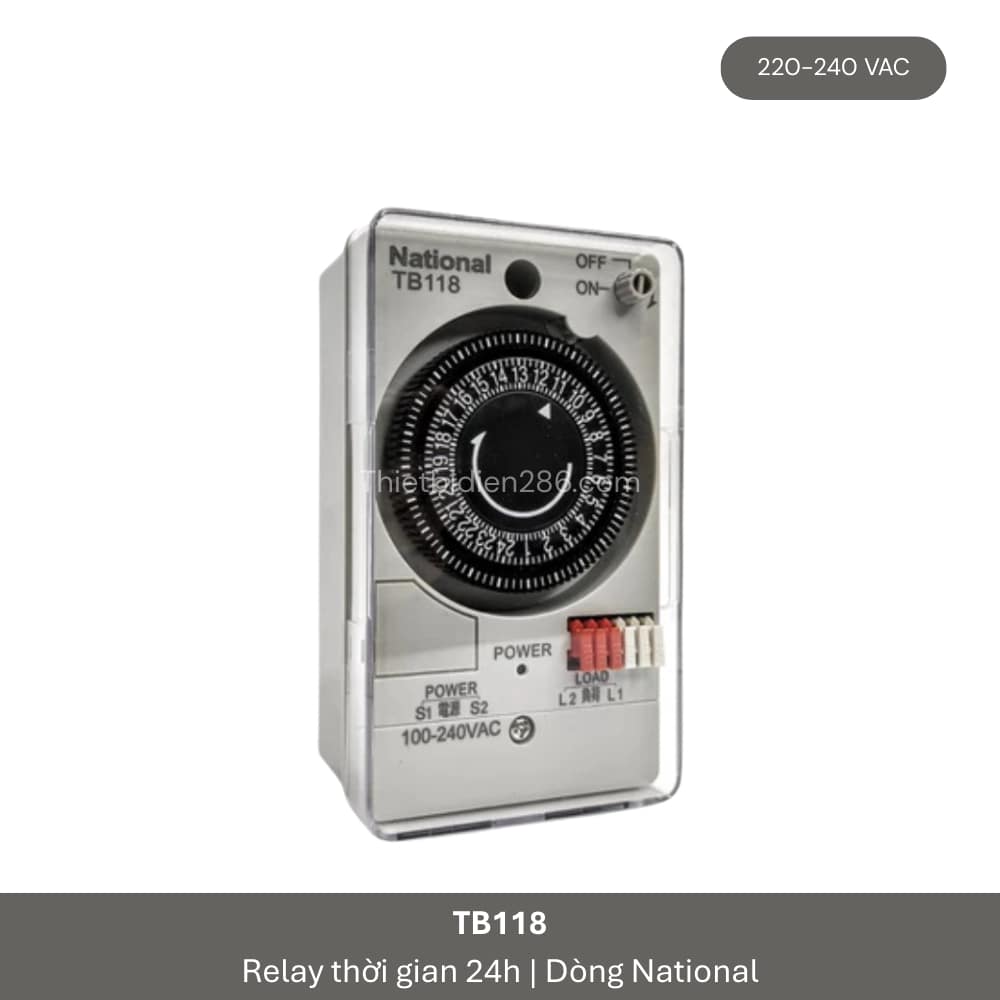

TB118 National – Rơ le thời gian 24h

Liên hệ 0928.889.286

Tên sản phẩm: Công tắc đồng hồ National TB118
Mã hàng: TB118
Chất lượng: Chính hãng 100%
Bảo hành: Bảo hành 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá product

Rơ le thời gian 24H TB118 National là một loại công tắc hẹn giờ cơ học (Timer cơ) được sản xuất hoặc phân phối bởi thương hiệu National (thương hiệu cũ của Panasonic tại một số thị trường châu Á). Đây là thiết bị được sử dụng để tự động điều khiển việc bật/tắt nguồn điện của thiết bị điện theo thời gian đã định trước trong ngày. Trong bài viết này, cùng Thiết bị điện 286 tìm hiểu về Công tắc hẹn giờ cơ học 24H TB118 National này nhé!

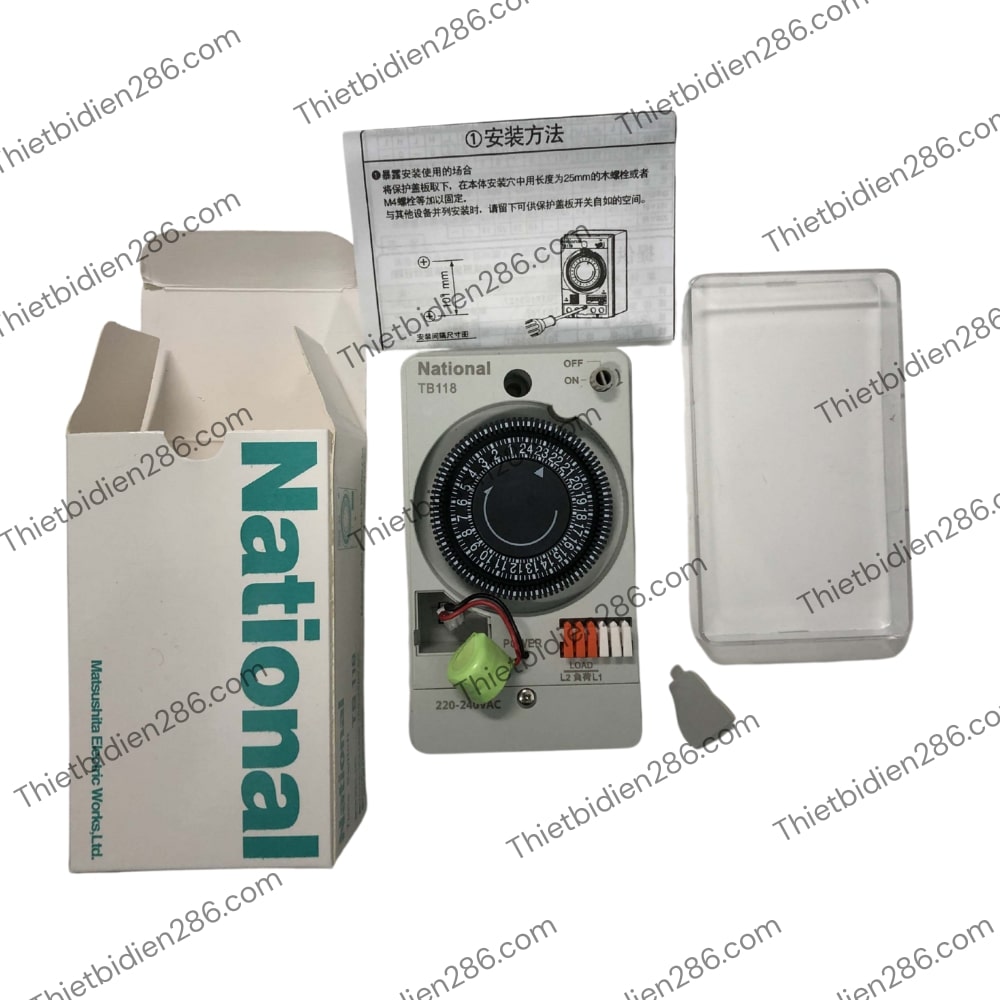

tb118-national

tb118-national

Thông số kỹ thuật của Rơ le thời gian 24H TB118 National chính hãng

  • Tên: Timer hẹn giờ National TB118 100V-220V
  • Mã sản phẩm: TB118
  • Hãng: National
  • Điện áp: 220VAC
  • Công suất tải: Lên đến 1500W dùng cho các thiết bị công suất lớn như máy bơm, máy nóng lạnh,…
  • Công suất max: 15A (Tải thuần trở)
  • Công suất tiêu thụ thấp: 2W
  • Kích thước: 123 x 72 x 50 mm
  • Trọng lượng: 240g
  • Thiết kế hiện đại: Có thể lắp đặt thanh rain, gắn trên tường,…
  • Công tắc 2 chiều ON, OF, hoặc tùy chọn chế độ ON, OF, Auto
  • 6 chế độ cài đặt chương trình, cài đặt tối thiểu trong vòng 30 phút

ĐẶC ĐIỂM NỔI BẬT CỦA TB118 NATIONAL

1. Hẹn giờ linh hoạt 24 giờ

  • Cho phép tự động bật/tắt thiết bị lên đến 48 lần mỗi ngày (tương đương mỗi 30 phút/lần).

  • Phù hợp với nhu cầu lặp lại hàng ngày như chiếu sáng, bơm nước, điều hòa, máy nước nóng…

2. Tích hợp pin dự phòng

  • Pin sạc tích hợp bên trong giúp giữ nguyên thời gian đã cài đặt ngay cả khi mất điện.

  • Thời gian lưu trữ lên đến 150 giờ (tùy model và điều kiện sử dụng).

3. Dễ sử dụng – Cơ học hoàn toàn

  • Sử dụng núm vặn xoay và các lẫy gạt để cài đặt thời gian – không cần kỹ thuật số hoặc phần mềm.

  • Có nút gạt chuyển chế độ Thủ công / Tự động tiện lợi khi cần bật/tắt nhanh.

4. Công suất tải cao

  • Có thể chịu tải lên đến 15A (tương đương 3300W) ở điện áp 220V.

  • Dùng tốt cho thiết bị có công suất lớn như bơm nước, máy lạnh, máy nước nóng…

5. Thiết kế chắc chắn – Bền bỉ

  • Vỏ ngoài làm từ nhựa chống cháy.

  • Tuổi thọ cơ học cao: lên tới 10 triệu lần hoạt động cơ học.

6. Dễ lắp đặt

  • Kích thước gọn, phù hợp lắp tủ điện hoặc treo tường.

  • Có sơ đồ đấu dây đơn giản, phổ biến với thợ điện.

Hướng dẫn cài đặt Rơ le thời gian 24H TB118 National

1. Chuẩn bị trước khi cài đặt

  • Ngắt điện nguồn trước khi đấu nối.

  • Chuẩn bị: tua vít, dây điện, thiết bị tải (đèn, bơm, quạt…).

  • Xác định nguồn điện: 220V hoặc 110V (tùy phiên bản TB118 bạn đang sử dụng).

2. Đấu dây (Sơ đồ cơ bản)

Ký hiệu Ý nghĩa Cách nối
L (Line) Dây nóng vào timer Nối từ nguồn điện vào đây
N (Neutral) Dây nguội (trung tính) Nối từ nguồn điện vào đây
COM Chân chung tiếp điểm Nối sang thiết bị tải
NO (Normally Open) Tiếp điểm thường hở Nối về thiết bị tải (đèn, bơm…)

3. Cài đặt thời gian hoạt động

TB118 có một mặt đồng hồ xoay tròn dạng cơ với các lẫy gạt (pin) tương ứng với mỗi khung 30 phút trong 24 giờ.

Các bước cài đặt:

Bước 1: Chỉnh thời gian hiện tại

  • Xoay núm mặt đồng hồ theo chiều kim đồng hồ cho đến khi mũi tên chỉ vào thời gian hiện tại (ví dụ: 14:00 nếu là 2h chiều).

Bước 2: Cài đặt thời gian bật/tắt

  • Dùng tay gạt các lẫy nhỏ màu đen/đỏ xung quanh viền mặt đồng hồ.

    • Gạt xuống: thời điểm thiết bị hoạt động (ON).

    • Gạt lên: thời điểm thiết bị nghỉ (OFF).

  • Mỗi lẫy thường tương đương 30 phút.

Ví dụ: Bạn muốn thiết bị bật từ 6h00 đến 8h00 sáng, hãy gạt các lẫy từ 6:00 đến 8:00 xuống.

Bước 3: Chọn chế độ hoạt động

  • Gạt nút AUTO/MANUAL bên hông:

    • AUTO: chạy theo hẹn giờ đã cài đặt.

    • MANUAL ON: bật thủ công, bỏ qua hẹn giờ.

    • Một số model có 2 chế độ: ON/AUTO (bật tay / tự động).

4. Kiểm tra hoạt động

  • Cấp nguồn → Thiết bị sẽ tự động bật/tắt đúng theo thời gian đã cài.

  • Quan sát đèn báo hoặc tiếp điểm để kiểm tra thiết bị tải có chạy đúng lịch hay không.

Lưu ý khi sử dụng

  • Không lắp TB118 nơi ẩm ướt hoặc ngoài trời.

  • Tránh đấu tải quá công suất định mức (tối đa 15A).

  • Kiểm tra pin dự phòng sau vài năm sử dụng (nếu model có hỗ trợ).
