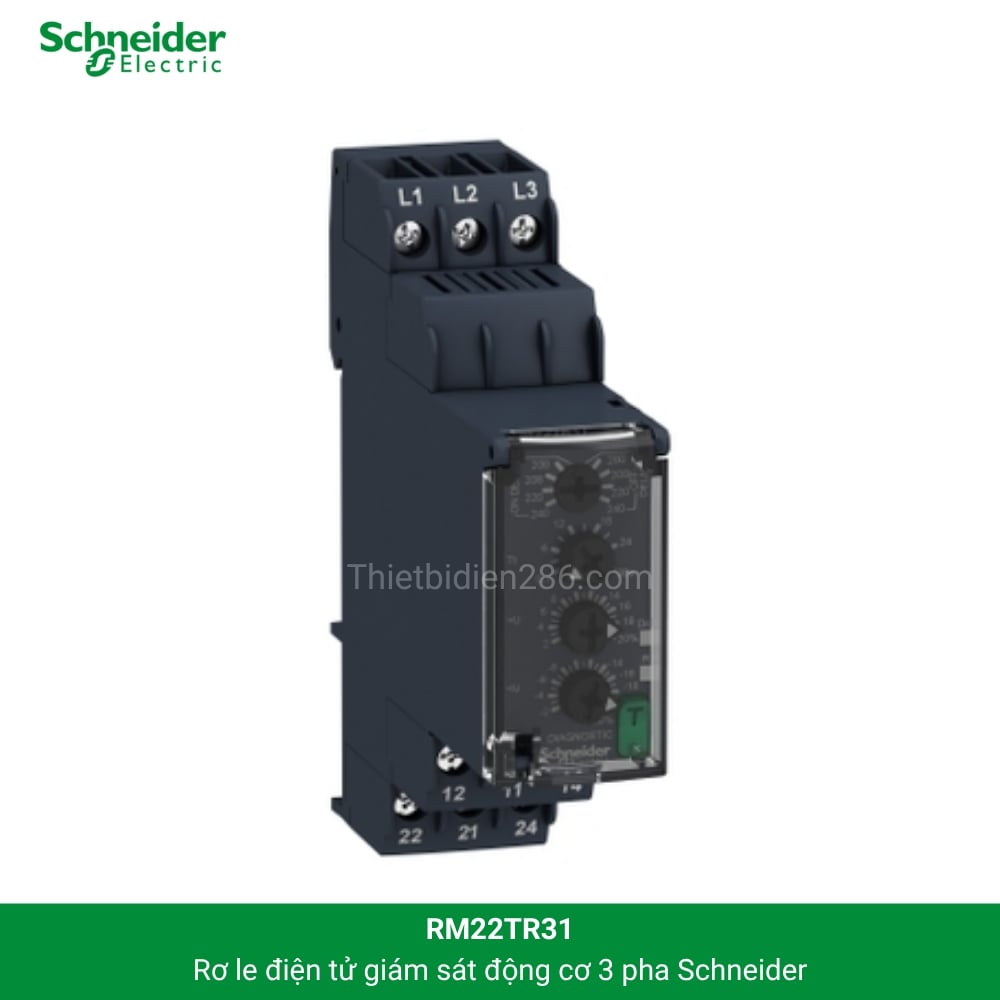

RM22TR31-schneider

RM22TR31 Schneider | Rơ le bảo vệ pha 3P

Liên hệ 0928.889.286

Tên sản phẩm: Bộ rơ le bảo vệ 3 pha Schneider

Mã hàng: RM22TR31

Liên hệ: 0928.889.286
Bảo hành: 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

Rơ le bảo vệ pha 3P RM22TR31 Schneider dùng trong các loại tủ điện nguồn, tủ phân phối, tủ bơm, để giám sát pha, tránh cho các động cơ, thiết bị hoạt động khi mất pha, gây hư hỏng, cháy nổ động cơ.

ro-le-bao-ve-schneider

ro-le-bao-ve-schneider

Thông số kỹ thuật Rơ le bảo vệ 3P RM22TR31 Schneider

Tên sản phẩm Rơ le bảo vệ 3P Schneider
Mã sản phẩm RM22TR31
Thương hiệu Schneider
Điện áp 208…480VAC
Chức năng bảo vệ Mất pha, Thứ tự pha (Đảo pha)
Điện áp đầu vào 208…480VAC
Loại Rơ le bảo vệ pha
Kiểu hiển thị Chỉ báo LED
Số pha 3 pha
Tần số hoạt động 50/60Hz
Phương pháp cài đặt lại Tự động
Cấu hình tiếp điểm DPDT
Khả năng đóng cắt (Tải thuần trở) 8A at 250VAC
Chất liệu vỏ Nhựa
Loại kết nối Screw teminals
Kiểu lắp Gắn thanh ray DIN
Nhiệt độ môi trường -5…55 độ C
Độ ẩm môi trường 93% max
Khối lượng tương đối 90g
Kích thước 22.5×79.5 mm

Nguyên lý hoạt động của rơ le bảo vệ 3P RM22TR31 Schneider

RM22TR31 liên tục đo điện áp của ba pha (L1, L2, L3). Khi:

  • Một trong các pha bị mất pha, ngược pha, lệch pha, hoặc

  • Điện áp vượt quá giới hạn cao/thấp đã cài đặt,

→ rơ le sẽ ngắt ngõ ra (relay output) sau khoảng thời gian trễ được cài đặt trước. Khi điện áp trở lại bình thường, thiết bị tự động khôi phục hoặc chờ thao tác reset tùy vào cấu hình. Cơ chế này giúp bảo vệ động cơ, biến tần, máy bơm, và thiết bị điều khiển khỏi hư hỏng do nguồn điện không ổn định.

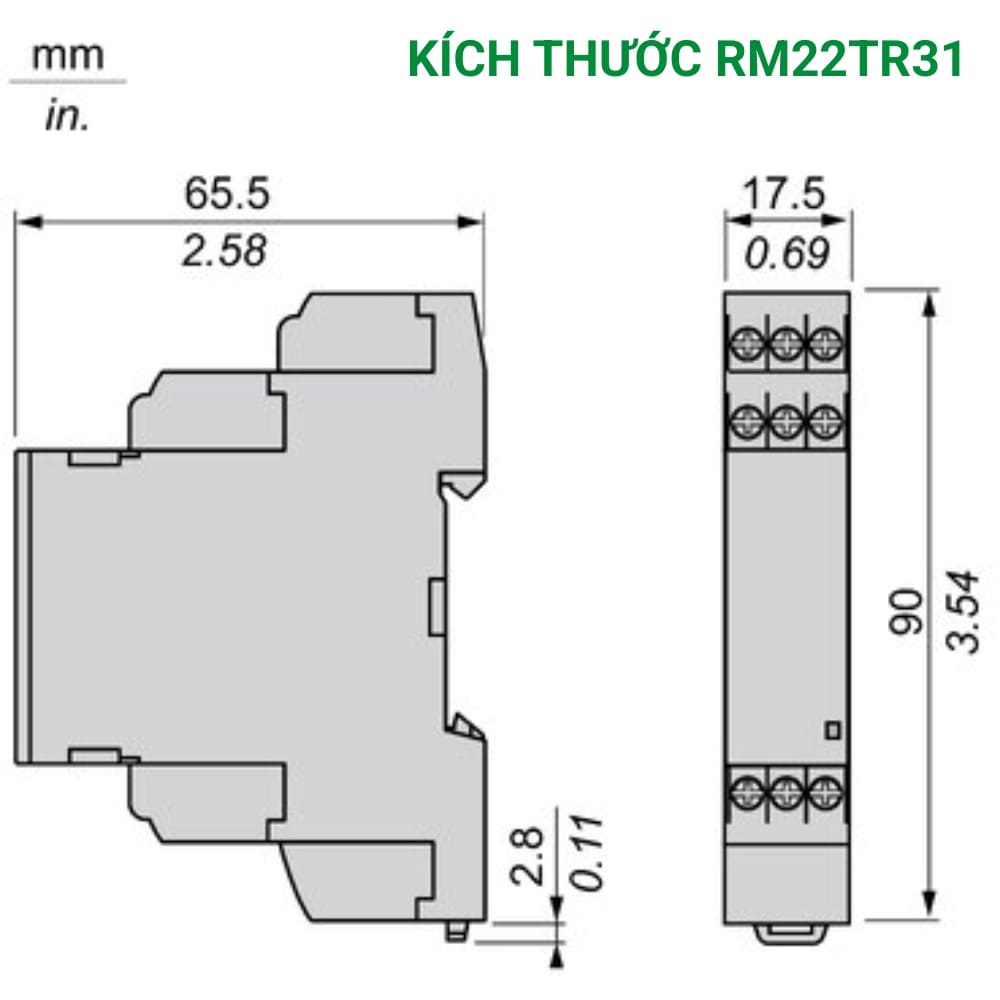

kich-thuoc-rm22tr31

kich-thuoc-rm22tr31

Ứng dụng thực tế của rơ le RM22TR31 Schneider

  • Tủ điện công nghiệp: bảo vệ nguồn cấp cho động cơ, máy nén, bơm, quạt.

  • Hệ thống máy móc tự động hóa: ngăn ngừa hư hại do ngược pha hoặc mất cân bằng điện áp.

  • Trạm bơm nước / hệ thống HVAC: đảm bảo động cơ bơm chạy ổn định.

  • Tủ điều khiển máy sản xuất: cảnh báo sớm và ngắt nguồn khi mất pha.

  • Hệ thống bảo vệ động cơ 3 pha công suất nhỏ – trung bình.

Nhờ tính linh hoạt, RM22TG20 là thiết bị giám sát điện áp đa năng, phù hợp cho cả hệ thống dân dụng và công nghiệp.

Hướng dẫn lắp đặt và cài đặt RM22TR31

Bước 1: Gắn thiết bị lên thanh ray DIN 35mm trong tủ điện.

Bước 2: Kết nối nguồn điện 3 pha (L1, L2, L3) vào các đầu vào giám sát của rơ le.

Bước 3: Đấu tiếp điểm ngõ ra vào mạch điều khiển hoặc cuộn contactor để thực hiện ngắt nguồn khi xảy ra lỗi.

Bước 4: Cài đặt ngưỡng điện áp cao/thấp theo yêu cầu hệ thống.

Bước 5: Chỉnh thời gian trễ (0.1–10 giây) để tránh ngắt sai khi điện áp dao động tạm thời.

Bước 6: Kiểm tra thử nghiệm hoạt động trước khi đưa vào vận hành chính thức.

Một số mã Rơ le bảo vệ pha 3P Schneider

Mã sản phẩm Tên sản phẩm
RM22TG20 Rơ le bảo vệ pha 3P Schneider
RM22TR31 Rơ le bảo vệ pha 3P Schneider
RM22TR33 Rơ le bảo vệ pha 3P Schneider

Chúng tôi luôn cam kết với Quý khách, việc cung cấp Rơ le Schneider với:

  • Sản phẩm chính hãng mới 100%, có đầy đủ CO-CQ.
  • Bảo hành: 12 tháng với các lỗi của nhà sản xuất.
  • Khách hàng được hỗ trợ kỹ thuật 24/7.
  • Hàng luôn có sẵn với số lượng lớn.
  • Giao hàng toàn quốc.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ pha Schneider chính hãng.
