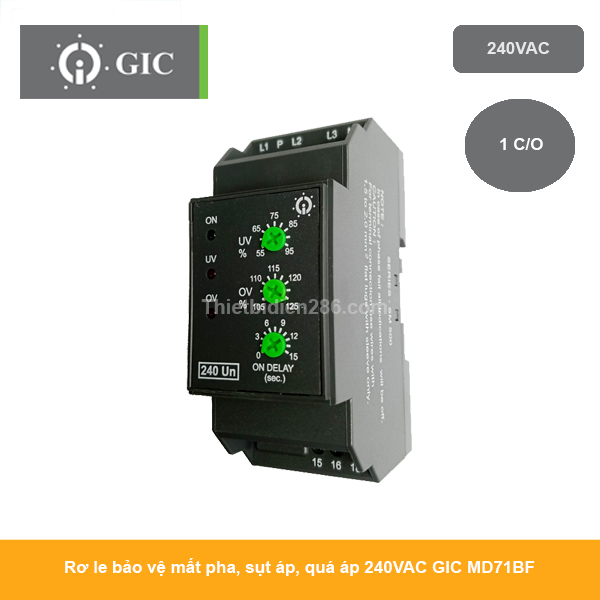

MD71BF GIC | Rơ le bảo vệ pha 240VAC

Liên hệ 0928.889.286

 MD71BF GIC | Rơ le bảo vệ pha | 240VAC

­Chức năng chính:Mất pha + quá áp + sụt áp

Kiểu dáng –Hộp chữ nhật đứng – trung bình

Dải nguồn:240 VAC

Độ chễ ON/OFF: 0.5–15s / 5s

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

MD71BF – Bảo vệ pha toàn diện, an tâm cho mọi hệ thống điện 3 pha!

MD71BF GIC là rơ-le bảo vệ điện áp 3 pha thông minh, hoạt động trong dải 240VAC, giúp giám sát và bảo vệ toàn diện hệ thống điện khỏi các sự cố như mất pha, ngược pha, lệch điện áp, đảm bảo thiết bị vận hành ổn định, an toàn và bền bỉ trong mọi môi trường công nghiệp.Tất cả thông tin về Bộ đếm thời gian MD71BF  đã được Thiết bị điện 286 cập nhật chi tiết ở dưới đây :

Bảng thông số kĩ thuật MD71BF GIC 240VAC

Thông số giá trị
Nguồn cấp  240VAC
Ngõ ra 1 C/O
Chức năng  Bảo vệ mất pha
Thời gian phản hồi ON delay 0.5–15s — OFF 5s
Lắp đặt Gắn thanh DIN
Nhiệt độ làm việc –15 °C ~ +60 °C
Bảo vệ IP20/IP40
kích thước 18 x 90 x 66.5 mm

ưu điểm nổi bật:

-Bảo vệ toàn diện: giám sát mất pha, đảo pha, lệch pha, quá áp và thấp áp.

-Thời gian trễ linh hoạt: nhiều mã cho phép chỉnh ON/OFF delay, tránh tác động xung ngắn.

-Tiếp điểm chuẩn: 1 C/O ~5A, một số mã 2 C/O, dễ kết nối với hệ thống.

-Thiết kế gọn, lắp DIN: rộng 17.5–22 mm, tiện tủ điện công nghiệp và dân dụng.

-Đa dạng ứng dụng: có cả 3 pha và 1 pha, phù hợp bảo vệ motor, máy bơm, thiết bị 1 pha/3 pha.

Sơ đồ và cách lắp sản phẩm Rơ le bảo vệ pha MD71BF GIC

Bảng so sánh thông số các sản phẩm

Model Mất pha Ngược pha Lệch pha Quá áp Sụt áp Delay Tiếp điểm Ghi chú
MN21D5 có không không không không — 1 C/O Loại cơ bản
MK21D5 có có không không không — 1 C/O Có chống đảo pha
MA21DN có có có không không — 1 C/O Có chỉnh lệch pha
MG21DF có có có có có — 1 C/O Full bảo vệ điện áp + pha
DMS110 có có có có có — 1 C/O Bản tiêu chuẩn 1 pha
DMS120 có có có có có — 2 C/O Nâng cấp từ DMS110
DMA220 có có có có có — 1 C/O Dùng cho máy lạnh, motor 1P
MD71BH có không không có có ON 0.5–15s 1 C/O Cơ bản
MD71BF có không không có có OFF 0.5–15s 1 C/O OFF delay
MG73BH có có có có có ON 0.5–15s 2 C/O Full chức năng
MG73BF có có có có có OFF 0.5–15s 2 C/O Full chức năng
MAC04D0100 có có có có có Không nêu 2 C/O Full chức năng
MG53BH có có có có có ON 0.5–15s 2 C/O 3P–3W
MG53BF có có có có có OFF 0.5–15s 2 C/O OFF delay
MB53BM có có có có có ON & OFF 0.5–15s 2 C/O Có cả ON + OFF delay
MAG03D0424 có có có có có —  1 C/O Đa năng nhất
MAG03D0425 có có có có có — 1 C/O Cài đặt đơn giản
MAG03D0426 có có có có có —  1 C/O Tùy chọn chế độ
MAG03D0427 có có có có có ——  1 C/O Chỉ mất pha

Lưu ý khi chọn sản phẩm:

  • Chọn 1 pha hay 3 pha đúng hệ thống.

  • Xác định chức năng cần bảo vệ: mất pha, đảo pha, lệch pha, UV/OV.

  • Chọn dải điện áp phù hợp với hệ thống.

  • Xem có chỉnh trễ ON/OFF nếu cần tránh nhảy rơ-le sai.

  • Kiểm tra tiếp điểm (1 C/O hay 2 C/O, dòng tải) và kích thước DIN phù hợp tủ điện.

  • Chọn model cơ bản cho ứng dụng đơn giản, cao cấp cho motor/hệ thống quan trọng.

Chức năng chính

Model Chức năng chính
MN21D5 Mất pha
MK21D5 Mất pha + đảo pha
MA21DN Mất pha + đảo pha + lệch pha (chỉnh 5–15%)
MG21DF Full: mất pha + đảo pha + lệch pha + quá áp + sụt áp
DMS110 Giám sát nguồn 3 pha, 1 tiếp điểm.
DMS120 Giám sát nguồn 3 pha, 2 tiếp điểm.
DMA220
 Giám sát nguồn 3 pha cao cấp, 2 tiếp điểm.
MD71BH Mất pha + quá áp + sụt áp (ON delay)
MD71BF Mất pha + quá áp + sụt áp (OFF delay)
MG73BH Full + mất trung tính (ON delay)
MG73BF Full + mất trung tính (OFF delay)
MAC04D0100 Full + mất trung tính
MG53BH Full (ON delay)
MG53BF Full (OFF delay)
MB53BM Full (ON + OFF delay)
MAG03D0424 Bảo vệ điện áp đa năng (chỉnh Vref)
MAG03D0425 Bảo vệ điện áp – Vref cố định
MAG03D0426 Bảo vệ điện áp – chọn UV hoặc lệch pha
MAG03D0427 Chỉ mất pha
