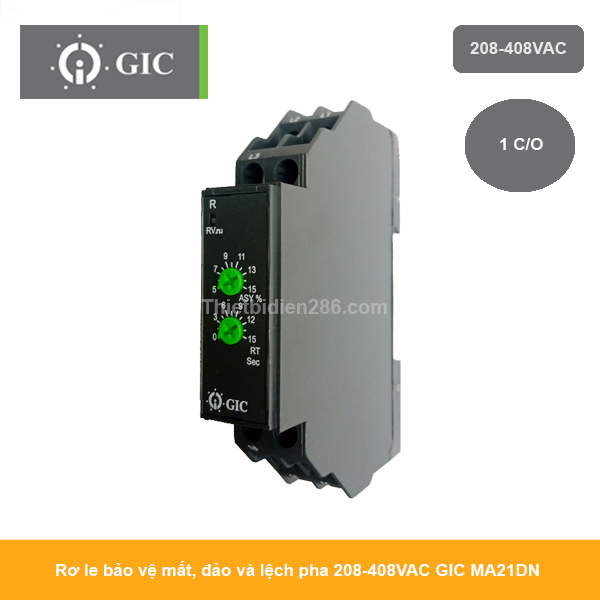

MA21DN GIC|Rơ le bảo vệ pha|208-480 VAC
Liên hệ 0928.889.286
MA21DN GIC | Rơ le bảo vệ pha | 17.5 x 90 x 66.5 mm
Chức năng chính:Mất pha, đảo pha, lệch pha (5–15%)
Kiểu dáng –kiểu hộp nhỏ gọn
Dải nguồn:208–480 VAC (3 pha, 3 dây)
Độ chễ ON/OFF:<0.75 s/0.1s
Chia sẻ sản phẩm với bạn bè
Thông tin sản phẩm
MA21DN – Bảo vệ pha toàn diện, an tâm cho mọi hệ thống điện 3 pha!
MA21DN GIC là rơ-le bảo vệ điện áp 3 pha thông minh, hoạt động trong dải 208–480 V AC, giúp giám sát và bảo vệ toàn diện hệ thống điện khỏi các sự cố như mất pha, ngược pha, lệch điện áp, đảm bảo thiết bị vận hành ổn định, an toàn và bền bỉ trong mọi môi trường công nghiệp.Tất cả thông tin về Bộ đếm thời gian MA21DN đã được Thiết bị điện 286 cập nhật chi tiết ở dưới đây :
Bảng thông số kĩ thuật MA21DN GIC 208-480 VAC
| Thông số |
giá trị |
| Nguồn cấp |
3 pha, 3 dây, 208–480 VAC |
| Ngõ ra |
1 C/O |
| Chức năng |
Mất pha, đảo pha, lệch pha (5–15%) |
| Thời gian phản hồi |
ON < 750 ms — OFF 100 ms |
| Lắp đặt |
Gắn thanh DIN |
| Nhiệt độ làm việc |
–15 °C ~ +60 °C |
| Bảo vệ |
IP20 (terminals) / IP30 (vỏ) |
ưu điểm nổi bật:
-Bảo vệ toàn diện: giám sát mất pha, đảo pha, lệch pha, quá áp và thấp áp.
-Thời gian trễ linh hoạt: nhiều mã cho phép chỉnh ON/OFF delay, tránh tác động xung ngắn.
-Tiếp điểm chuẩn: 1 C/O ~5A, một số mã 2 C/O, dễ kết nối với hệ thống.
-Thiết kế gọn, lắp DIN: rộng 17.5–22 mm, tiện tủ điện công nghiệp và dân dụng.
-Đa dạng ứng dụng: có cả 3 pha và 1 pha, phù hợp bảo vệ motor, máy bơm, thiết bị 1 pha/3 pha.
Sơ đồ và cách lắp sản phẩm Rơ le bảo vệ pha MA21DN GIC
Bảng so sánh thông số các sản phẩm
1.Dải 208–480VAC (3P – 3W)
| Model |
Mất pha |
Ngược pha |
Lệch pha |
Quá áp |
Sụt áp |
Điều chỉnh lệch pha |
Tiếp điểm |
Ghi chú |
| MN21D5 |
✔ |
✖ |
✖ |
✖ |
✖ |
✖ |
1 C/O |
Loại cơ bản |
| MK21D5 |
✔ |
✔ |
✖ |
✖ |
✖ |
✖ |
1 C/O |
Có chống đảo pha |
| MA21DN |
✔ |
✔ |
✔ |
✖ |
✖ |
✔ (5–15%) |
1 C/O |
Có chỉnh lệch pha |
| MG21DF |
✔ |
✔ |
✔ |
✔ |
✔ |
✖ |
1 C/O |
Full bảo vệ điện áp + pha |
2.Dải 230VAC
| Model |
Điện áp |
Chức năng chính |
Ngưỡng UV/OV chỉnh được |
Delay chỉnh được |
Ghi chú |
| DMS110 |
230VAC |
Quá áp + Sụt áp |
Có |
Có |
Bản tiêu chuẩn 1 pha |
| DMS120 |
230VAC |
Quá áp + Sụt áp + ổn định nguồn (fluctuation protection) |
Có |
Có |
Nâng cấp từ DMS110 |
| DMA220 |
230VAC |
Quá áp + Sụt áp + Delay khởi động lại tải |
Có |
Có + Delay Restart |
Dùng cho máy lạnh, motor 1P |
3.Dải 240VAC (1P & 3P – 4W)
| Model |
Mất pha |
Lệch pha |
Đảo pha |
Quá áp |
Sụt áp |
Mất trung tính |
Delay |
Tiếp điểm |
Ghi chú |
| MD71BH |
✔ |
✖ |
✖ |
✔ |
✔ |
✖ |
ON 0.5–15s |
1 C/O |
Cơ bản |
| MD71BF |
✔ |
✖ |
✖ |
✔ |
✔ |
✖ |
OFF 0.5–15s |
1 C/O |
OFF delay |
| MG73BH |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
ON 0.5–15s |
2 C/O |
Full chức năng |
| MG73BF |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
OFF 0.5–15s |
2 C/O |
Full chức năng |
4. Dải 415VAC (3P – 3W / 3P – 4W)
| Model |
Mất pha |
Ngược pha |
Lệch pha |
Quá áp |
Sụt áp |
Trung tính |
Delay |
Tiếp điểm |
Ghi chú |
| MAC04D0100 |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
Không nêu |
2 C/O |
Full chức năng |
| MG53BH |
✔ |
✔ |
✔ |
✔ |
✔ |
✖ |
ON 0.5–15s |
2 C/O |
3P–3W |
| MG53BF |
✔ |
✔ |
✔ |
✔ |
✔ |
✖ |
OFF 0.5–15s |
2 C/O |
OFF delay |
| MB53BM |
✔ |
✔ |
✔ |
✔ |
✔ |
✖ |
ON & OFF 0.5–15s |
2 C/O |
Có cả ON + OFF delay |
5. Dòng SM175 – Bảo vệ điện áp đa năng
| Model |
Chức năng |
Điện áp |
Ghi chú |
| MAG03D0424 |
Bảo vệ điện áp đa năng – chỉnh được Vref |
208–480VAC |
Đa năng nhất |
| MAG03D0425 |
Vref cố định |
415VAC |
Cài đặt đơn giản |
| MAG03D0426 |
Vref cố định + chọn UV/Unbalance |
415VAC |
Tùy chọn chế độ |
| MAG03D0427 |
Phase fail |
415VAC |
Chỉ mất pha |
Lưu ý khi chọn sản phẩm:
-
Chọn 1 pha hay 3 pha đúng hệ thống.
-
Xác định chức năng cần bảo vệ: mất pha, đảo pha, lệch pha, UV/OV.
-
Chọn dải điện áp phù hợp với hệ thống.
-
Xem có chỉnh trễ ON/OFF nếu cần tránh nhảy rơ-le sai.
-
Kiểm tra tiếp điểm (1 C/O hay 2 C/O, dòng tải) và kích thước DIN phù hợp tủ điện.
-
Chọn model cơ bản cho ứng dụng đơn giản, cao cấp cho motor/hệ thống quan trọng.
Chức năng chính
– 208–480VAC (3P–3W)
| Model |
Chức năng chính |
| MN21D5 |
Mất pha |
| MK21D5 |
Mất pha + đảo pha |
| MA21DN |
Mất pha + đảo pha + lệch pha (chỉnh 5–15%) |
| MG21DF |
Full: mất pha + đảo pha + lệch pha + quá áp + sụt áp |
-230VAC
| Model |
Chức năng chính |
| DMS110 |
• Bảo vệ quá áp (OV)
• Bảo vệ sụt áp (UV)
• Chỉnh ngưỡng UV/OV
• Chỉnh thời gian trễ |
| DMS120 |
• Quá áp + Sụt áp
• Chống dao động nguồn / flicker
• Chỉnh ngưỡng UV/OV
• Chỉnh thời gian trễ |
| DMA220 |
• Quá áp + Sụt áp
• Delay khởi động lại (Restart Delay)
• Chỉnh ngưỡng UV/OV
• Chỉnh delay tác động + delay khởi động |
– 240VAC (1P / 3P–4W)
| Model |
Chức năng chính |
| MD71BH |
Mất pha + quá áp + sụt áp (ON delay) |
| MD71BF |
Mất pha + quá áp + sụt áp (OFF delay) |
| MG73BH |
Full + mất trung tính (ON delay) |
| MG73BF |
Full + mất trung tính (OFF delay) |
– Dải 415VAC
| Model |
Chức năng chính |
| MAC04D0100 |
Full + mất trung tính |
| MG53BH |
Full (ON delay) |
| MG53BF |
Full (OFF delay) |
| MB53BM |
Full (ON + OFF delay) |
– SM175 (Đa năng)
| Model |
Chức năng chính |
| MAG03D0424 |
Bảo vệ điện áp đa năng (chỉnh Vref) |
| MAG03D0425 |
Bảo vệ điện áp – Vref cố định |
| MAG03D0426 |
Bảo vệ điện áp – chọn UV hoặc lệch pha |
| MAG03D0427 |
Chỉ mất pha |
