Công tắc đồng hồ Panasonic TB118 – Có pin dự phòng 300H

Công tắc đồng hồ Panasonic TB118 – Có pin dự phòng 300H là một loại công tắc dùng để điều khiển và hẹn giờ bật tắt thiết bị điện, thường được sử dụng rộng rãi trong các ứng dụng dân dụng và công nghiệp. Rơ le với 6 chương trình cài đặt khác nhau, và mỗi chương trình hẹn giờ tối thiểu là 30 phút. Trong bài viết này, cùng Thiết bị điện 286 tìm hiểu về công tắc đồng hồ Panasonic TB118 chính hãng này nhé!

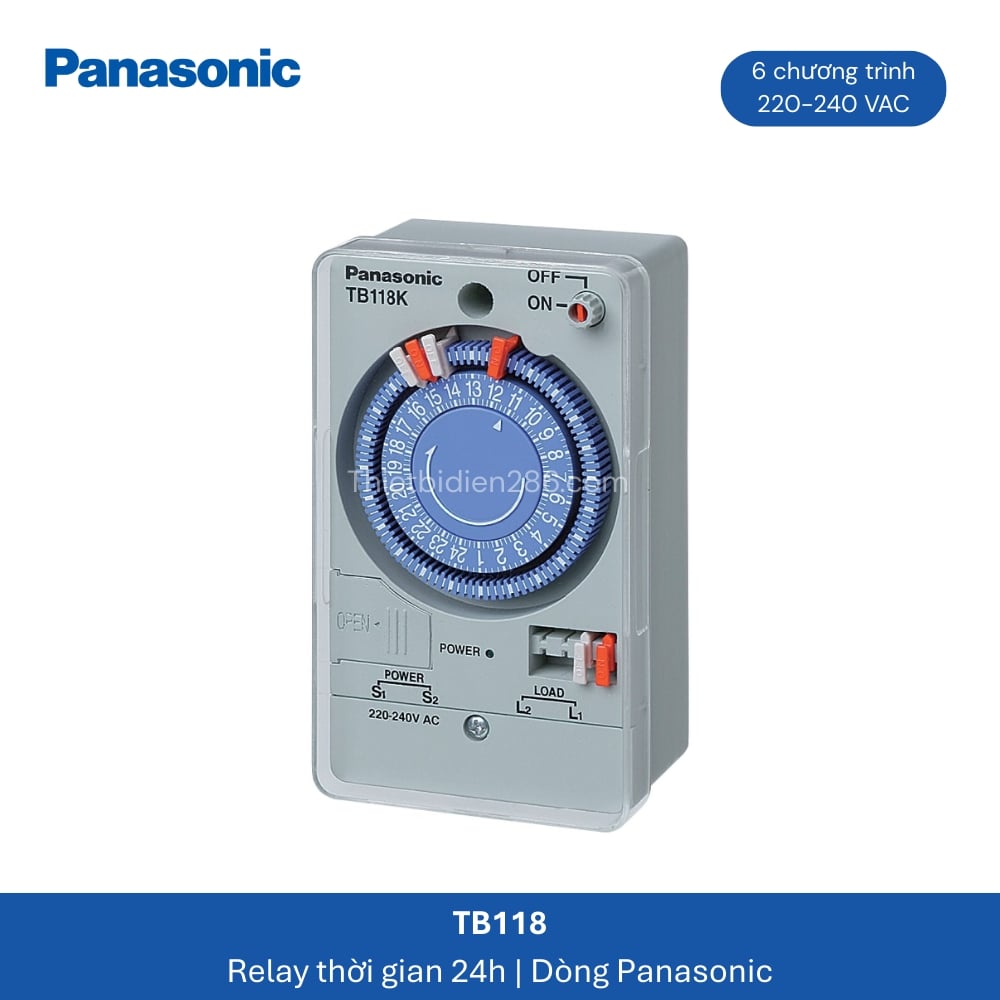

relay-thoi-gian-24h-tb118-panasonic

Thông số kỹ thuật của công tắc đồng hồ TB118 Panasonic

• Loại công tắc: Đơn cực, 1 vị trí
• Vị trí đặt: Trong nhà
• Dự phòng mất điện: Có pin dự phòng 300 giờ, dùng pin TB380N2457
• Động cơ: Động cơ AC
• Khả năng chịu tải: 220 – 240VAC – 15A
• Thời gian thiết lập tối thiểu: 30 phút
• Độ chính xác về thời gian: Tương tự tần số AC (dòng TB17N)/ +/- 15 giây/tháng (tại 25 độ C) (dòng TB11N)
• Cấu hình mạch điện: Cùng mạch điện
• Dòng: TB17N & TB11N
• Loại công tắc: Đơn cực, 1 vị trí (1 công tắc A)
• Khả năng chịu tải – Tải trở: 250V AC 15A
• Khả năng chịu tải – Tải đèn sợi đốt: 250V AC 15A
• Khả năng chịu tải – Tải cảm: 250V AC 12A- Khả năng chịu tải
• Tải động cơ: 220V AC 1500W
• Thời gian thiết lập tối thiểu: 30 phút- Số chương trình ON/OFF: 6 chế độ cài giờ

Hướng dẫn cài đặt công tắc đồng hồ TB118 Panasonic

1. Kết nối công tắc với hệ thống điện:

• Đảm bảo đã ngắt nguồn điện trước khi tiến hành kết nối công tắc vào mạch điện.

• Công tắc TB118N có các chân kết nối cơ bản như sau:

  • L (Line): Kết nối với dây nguồn (điện vào).

  • N (Neutral): Kết nối với dây trung tính.

  • COM (Common): Dây ra, kết nối với thiết bị bạn muốn điều khiển.

  • NO (Normally Open): Kết nối với thiết bị sẽ bật khi công tắc hẹn giờ được kích hoạt.

2. Đặt thời gian hiện tại (Giờ và Phút):

• Nhấn nút SET để vào chế độ cài đặt thời gian hiện tại.

• Cài đặt giờ: Sử dụng các nút + và – để điều chỉnh giờ hiện tại.

• Cài đặt phút: Sau khi cài đặt giờ xong, nhấn nút SET một lần nữa để điều chỉnh phút.

• Lưu thời gian: Sau khi cài đặt giờ và phút xong, nhấn SET để lưu lại thời gian hiện tại.

3. Lập trình các chu kỳ bật/tắt:

• Nhấn nút PROGRAM (Prog): Để vào chế độ lập trình cài đặt chu kỳ bật/tắt.

• Chọn chương trình bật/tắt:

  • Nhấn nút ON/OFF: Chọn thời gian bật thiết bị.

  • Cài đặt thời gian bật: Dùng nút + hoặc – để chọn giờ và phút cho thời điểm bật.

  • Cài đặt thời gian tắt: Tiếp tục sử dụng các nút + hoặc – để chọn thời gian tắt cho thiết bị.

  • Lặp lại cho các chu kỳ khác: Bạn có thể lập trình nhiều chu kỳ bật/tắt cho mỗi ngày.

• Lưu cài đặt: Sau khi hoàn thành việc cài đặt các chu kỳ, nhấn nút SET để lưu lại chương trình.

4. Chọn chế độ hoạt động:

• Chế độ AUTO: Đây là chế độ mà công tắc sẽ tự động bật/tắt theo các chương trình bạn đã cài đặt.

  • Chế độ AUTO sẽ khiến công tắc hoạt động tự động theo lịch trình.

• Chế độ MANUAL: Chế độ này cho phép bạn bật/tắt thiết bị một cách thủ công mà không theo lịch trình.

  • Chế độ MANUAL thường được dùng khi bạn muốn can thiệp thủ công và không muốn công tắc tự động bật/tắt.

5. Kiểm tra và đảm bảo công tắc hoạt động đúng:

• Sau khi cài đặt, bạn nên kiểm tra lại công tắc:

  • Đảm bảo giờ hiện tại đã đúng.

  • Kiểm tra các chương trình bật/tắt đã được cài đặt chính xác.

  • Nếu mọi thứ ổn, công tắc sẽ tự động bật/tắt thiết bị theo lịch trình đã lập.

6. Sử dụng tính năng lập trình bổ sung (Nếu cần):

• Một số phiên bản công tắc đồng hồ TB118N có thể hỗ trợ tính năng lập trình bổ sung như chuyển đổi giờ mùa hè (DST) hoặc cài đặt chế độ cho các ngày trong tuần.

• Nếu công tắc của bạn hỗ trợ tính năng này, bạn có thể thiết lập các chương trình bật/tắt khác nhau cho từng ngày trong tuần.
