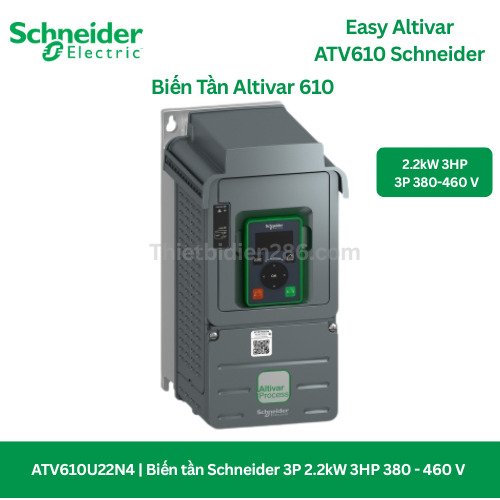

Biến tần Schneider ATV610U22N4 3P 2.2kW 3HP 380 – 460V

Liên hệ 0928.889.286

♦ Mã hàng: ATV610U22N4
– Hãng sản xuất: Schneider Electric
– Biến tần Altivar ATV610 3P 2.2kW 3HP 380 – 460 V
– Hàng chính hãng, giao hàng toàn quốc
– Bảo hành: 12 tháng do lỗi nhà sản xuất.
♦ Liên hệ nhận báo giá tốt nhất

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

Biến tần Schneider ATV610U22N4

Trong các hệ thống tự động hóa công nghiệp, biến tần đóng vai trò quan trọng trong việc điều chỉnh tốc độ và mô-men xoắn của động cơ nhằm tiết kiệm điện năng, giảm hao mòn cơ khí và tăng hiệu suất vận hành.

Biến tần Schneider Altivar ATV610U22N4 thuộc dòng Altivar Easy Drive ATV610 – một trong những giải pháp điều khiển động cơ thông minh, được Schneider Electric phát triển dành riêng cho các ứng dụng bơm, quạt, HVAC, băng tải và máy nén khí.

Với công suất 2.2kW (3HP), nguồn 3 pha 380–460V, ATV610U22N4 đáp ứng hoàn hảo nhu cầu điều khiển tốc độ của các động cơ nhỏ và trung bình trong nhiều lĩnh vực công nghiệp và dân dụng.

bien-tan-easy-altivar-atv610

🔹 Ưu điểm nổi bật của biến tần Schneider ATV610U22N4

1. Tiết kiệm năng lượng – Tối ưu chi phí vận hành

Nhờ công nghệ điều khiển Vector không cảm biến (Sensorless Vector Control), ATV610U22N4 giúp điều chỉnh tốc độ động cơ chính xác theo tải, qua đó giảm điện năng tiêu thụ đến 30–50% so với khởi động trực tiếp.

Chức năng PID tích hợp giúp kiểm soát áp suất, lưu lượng hoặc nhiệt độ ổn định trong các ứng dụng bơm – quạt, góp phần tiết kiệm đáng kể năng lượng vận hành.

2. Thiết kế chắc chắn, độ bền cao

  • Hoạt động ổn định trong môi trường có nhiệt độ từ -10 đến +50°C (có thể tới 60°C nếu giảm công suất).

  • Vỏ nhựa công nghiệp chịu nhiệt, cấp bảo vệ IP20, bảo vệ tốt các linh kiện bên trong.

  • Quạt làm mát thông minh tự điều chỉnh tốc độ theo tải, giúp kéo dài tuổi thọ thiết bị.

3. Tích hợp đầy đủ tính năng bảo vệ

Biến tần ATV610U22N4 được Schneider trang bị hàng loạt tính năng an toàn:

  • Bảo vệ quá tải, ngắn mạch, mất pha, mất cân bằng điện áp, quá nhiệt.

  • Tự động khởi động lại (Auto Restart) sau khi mất điện tạm thời.

  • Hỗ trợ Flying Start – bắt tốc độ động cơ đang quay để tránh sốc điện khi khởi động.

  • Cảnh báo thay quạt làm mát, tự động lưu lỗi sự cố.

4. Dễ dàng lắp đặt và vận hành

  • Giao diện thân thiện với màn hình hiển thị LED 4 chữ số.

  • Có thể sao chép và truyền cấu hình bằng công cụ SoMove hoặc Multi-Loader.

  • Kết nối Modbus RTU (RS485) giúp dễ dàng tích hợp vào hệ thống PLC Schneider hoặc SCADA.

  • Có thể lắp cạnh nhau trong tủ điện để tiết kiệm không gian, nhờ thiết kế tản nhiệt dọc thông minh.

5. Ứng dụng linh hoạt trong công nghiệp

Biến tần ATV610U22N4 phù hợp với nhiều ứng dụng:

  • Bơm nước, quạt gió, máy nén khí: điều chỉnh tốc độ chính xác, vận hành êm.

  • Hệ thống HVAC: kiểm soát lưu lượng gió, giảm tiếng ồn và tiết kiệm điện.

  • Băng tải, máy trộn, máy chế biến thực phẩm: đảm bảo mô-men ổn định và bảo vệ động cơ.

  • Ngành dệt, gỗ, đóng gói: tối ưu tốc độ sản xuất, giảm hao mòn cơ học.

🔹 Bảng thông số kỹ thuật chi tiết Schneider ATV610U22N4

Thông số kỹ thuật Giá trị chi tiết
Thương hiệu Schneider Electric
Dòng sản phẩm Altivar Easy Drive ATV610
Model ATV610U22N4
Công suất định mức 2.2 kW (≈ 3 HP)
Nguồn cấp 3 pha 380 – 460 VAC (±10%)
Dòng định mức (In) 6.1 A
Tần số ngõ ra 0.5 – 400 Hz
Phương pháp điều khiển V/F, Sensorless Vector Control
Cấp bảo vệ IP20
Nhiệt độ hoạt động -10…+50°C (tối đa +60°C với derating)
Giao tiếp truyền thông Modbus RTU (RS485)
Khả năng chịu quá tải 150% In trong 60 giây
Chức năng điều khiển PID, Auto Restart, Flying Start, Torque Boost
Kích thước (W × H × D) 118 × 184 × 150 mm (ước tính)
Trọng lượng 2.3 kg
Tiêu chuẩn IEC/EN 61800-5-1, CE, UL, RoHS
Ứng dụng tiêu biểu Bơm, quạt, HVAC, băng tải, máy nén khí

🔹 Sơ đồ đầu nối Biến tần Schneider ATV610U22N4

🔹 Kích thước Biến tần Altivar ATV610U22N4

Easy Altivar ATV610 Schneider (1)

🔹 Lý do nên chọn biến tần Schneider ATV610U22N4

  • Thương hiệu toàn cầu: Schneider Electric – nhà sản xuất thiết bị điện hàng đầu thế giới.

  • Hiệu quả năng lượng cao, giảm hao phí, tăng tuổi thọ động cơ.

  • Bảo vệ toàn diện, phù hợp nhiều loại tải khác nhau.

  • Cấu hình dễ dàng, tương thích hệ thống điều khiển tự động.

  • Giá trị đầu tư tối ưu, chi phí bảo trì thấp, tuổi thọ lâu dài.

🔹Các mã sản phẩm phổ biến trong dòng Altivar ATV610

Model

Công suất (kW / HP)

Dòng định mức (A)

Nguồn cấp (V)

Điện áp đầu ra

Tần số ngõ ra (Hz)

Cấp bảo vệ

Phương pháp điều khiển

Giao tiếp

Kích thước (W×H×D mm)

Trọng lượng (kg)
ATV610U07N4 0.75 / 1 2.4 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 2.9
ATV610U15N4 1.5 / 2 4.8 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 3.1
ATV610U22N4 2.2 / 3 6.0 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 3.3
ATV610U30N4 3.0 / 4 7.2 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.1
ATV610U40N4 4.0 / 5.5 9.6 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.3
ATV610U55N4 5.5 / 7.5 13 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.7
ATV610U75N4 7.5 / 10 17 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 5.2
ATV610D11N4 11 / 15 25 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 6.1
ATV610D15N4 15 / 20 32 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 6.5
ATV610D18N4 18.5 / 25 38 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 7.0
ATV610D22N4 22 / 30 43 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 7.5
ATV610D30N4 30 / 40 60 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 11.2
ATV610D37N4 37 / 50 72 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 11.9
ATV610D45N4 45 / 60 88 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 12.4
ATV610D55N4 55 / 75 105 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 13.0
ATV610D75N4 75 / 100 143 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 340×540×265 16.5
ATV610D90N4 90 / 125 170 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 340×540×265 18.0
ATV610C11N4 110 / 150 205 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 28.0
ATV610C13N4 132 / 175 245 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 31.5
ATV610C16N4 160 / 220 290 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 34.0

🔹Thông số kỹ thuật các sản phẩm Biến tần Easy Altivar ATV610

🔹Catalouge chi tiết sản phẩm Easy Altivar ATV610: Catalog Altivar Easy 610
