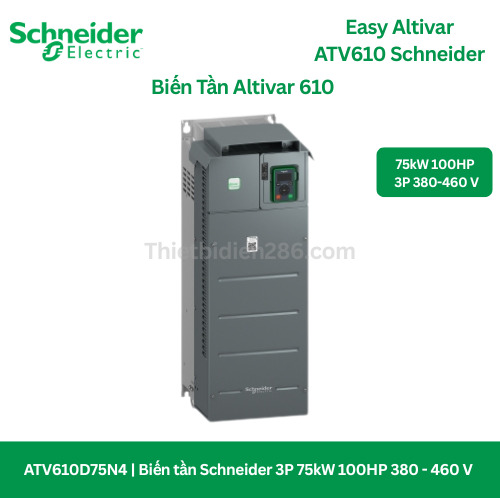

Biến tần Schneider Altivar ATV610D75N4 3P 75kW 100HP 380 – 460V

Liên hệ 0928.889.286

♦ Mã hàng: ATV610D75N4
– Hãng sản xuất: Schneider Electric
– Biến tần Altivar ATV610 3P 75kW 100HP 380 – 460 V
– Hàng chính hãng, giao hàng toàn quốc
– Bảo hành: 12 tháng do lỗi nhà sản xuất.
♦ Liên hệ nhận báo giá tốt nhất

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

Biến tần Schneider ATV610D55N4

Trong môi trường sản xuất hiện đại, việc kiểm soát tốc độ động cơ không chỉ giúp tiết kiệm năng lượng mà còn đảm bảo vận hành ổn định và kéo dài tuổi thọ thiết bị.
Biến tần Schneider Altivar ATV610D75N4 là sản phẩm thuộc dòng Altivar Easy Drive ATV610, được thiết kế chuyên biệt cho các ứng dụng công nghiệp vừa và nặng, yêu cầu hiệu suất cao và độ tin cậy tuyệt đối.

Với công suất 75kW (100HP) và khả năng vận hành trên lưới 3 pha 380–460V, dòng ATV610D75N4 mang lại giải pháp điều khiển linh hoạt, phù hợp cho bơm, quạt, máy nén khí, băng tải, máy nghiền và hệ thống HVAC.

bien-tan-easy-altivar-atv610

🔹 Ưu điểm nổi bật của biến tần Schneider ATV610D75N4

1. Hiệu suất cao – Tiết kiệm năng lượng vượt trội

Biến tần ATV610D75N4 giúp động cơ hoạt động mượt mà theo tải thực tế, giảm đáng kể điện năng tiêu thụ.
Công nghệ Sensorless Vector Control (SVC) cho phép kiểm soát chính xác mô-men xoắn, đảm bảo hiệu quả cả khi tải thay đổi liên tục.

2. Thiết kế công nghiệp – Bền bỉ và ổn định

  • Hoạt động trong môi trường khắc nghiệt từ -10°C đến +50°C, có thể lên tới 60°C với hệ số giảm tải.

  • Cấp bảo vệ IP20, thích hợp lắp trong tủ điều khiển công nghiệp.

  • Thiết kế tản nhiệt hiệu quả, tăng độ bền linh kiện, giảm thời gian bảo trì.

3. Tích hợp bảo vệ thông minh toàn diện

  • Bảo vệ quá tải, quá áp, thấp áp, mất pha, ngắn mạch, lỗi động cơ.

  • Tự động khởi động lại (Auto Restart) sau sự cố điện áp hoặc mất nguồn tạm thời.

  • Hỗ trợ PID tích hợp, duy trì áp suất, lưu lượng và nhiệt độ ổn định cho hệ thống bơm/quạt.

4. Cấu hình dễ dàng – Kết nối linh hoạt

  • Giao diện LCD thân thiện, hiển thị rõ ràng thông số hoạt động.

  • Hỗ trợ sao chép thông số cài đặt qua Multi-Loader hoặc phần mềm SoMove.

  • Tích hợp sẵn Modbus RTU (RS485), dễ dàng kết nối với hệ thống PLC Schneider, SCADA hoặc BMS.

5. Ứng dụng thực tế trong công nghiệp

  • Ngành nước & xử lý nước thải: điều khiển bơm, tránh va đập thủy lực.

  • HVAC – thông gió – tòa nhà: vận hành quạt và bơm tuần hoàn êm ái.

  • Khai khoáng, xi măng, luyện kim: vận hành ổn định trong môi trường khắc nghiệt.

  • Thực phẩm & đồ uống: đáp ứng yêu cầu khắt khe về độ chính xác và liên tục.

🔹 Bảng thông số kỹ thuật chi tiết Schneider ATV610D75N4

Thông số kỹ thuật Giá trị chi tiết
Thương hiệu Schneider Electric
Dòng sản phẩm Altivar Easy Drive ATV610
Model ATV610D75N4
Công suất định mức 75 kW (≈ 100 HP)
Nguồn cấp 3 pha 380 – 460 VAC (±10%)
Dòng định mức (In) 150 A
Tần số ngõ ra 0.5 – 400 Hz
Phương pháp điều khiển V/F, Sensorless Vector Control
Tần số chuyển mạch 2 – 12 kHz
Khả năng chịu quá tải 150% dòng định mức trong 60 giây
Cấp bảo vệ IP20
Môi trường hoạt động -10°C đến +50°C (lên đến +60°C khi giảm tải)
Giao tiếp truyền thông Modbus RTU (RS485)
Chức năng điều khiển PID, Auto Restart, Flying Start, Torque Boost
Tiêu chuẩn IEC/EN 61800-5-1, UL, CE, RoHS
Kích thước (W × H × D) 300 × 500 × 280 mm (ước tính)
Trọng lượng 20 kg (tham khảo)
Ứng dụng tiêu biểu Bơm, quạt, máy nén, băng tải, HVAC, máy nghiền

🔹 Sơ đồ đầu nối Biến tần Schneider ATV610D75N4

🔹 Kích thước Biến tần Altivar ATV610D75N4

Easy Altivar ATV610 Schneider (1)

🔹 Lợi ích khi sử dụng biến tần ATV610D75N4 Schneider

  • Giảm chi phí điện năng đến 40% cho hệ thống bơm/quạt.

  • Tăng độ ổn định và tuổi thọ động cơ nhờ khởi động/dừng mềm.

  • Dễ dàng bảo trì, thay thế, mở rộng.

  • Tương thích với các thiết bị điều khiển tự động phổ biến trên thị trường.

🔹Các mã sản phẩm phổ biến trong dòng Altivar ATV610

Model

Công suất (kW / HP)

Dòng định mức (A)

Nguồn cấp (V)

Điện áp đầu ra

Tần số ngõ ra (Hz)

Cấp bảo vệ

Phương pháp điều khiển

Giao tiếp

Kích thước (W×H×D mm)

Trọng lượng (kg)
ATV610U07N4 0.75 / 1 2.4 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 2.9
ATV610U15N4 1.5 / 2 4.8 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 3.1
ATV610U22N4 2.2 / 3 6.0 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 3.3
ATV610U30N4 3.0 / 4 7.2 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.1
ATV610U40N4 4.0 / 5.5 9.6 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.3
ATV610U55N4 5.5 / 7.5 13 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.7
ATV610U75N4 7.5 / 10 17 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 5.2
ATV610D11N4 11 / 15 25 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 6.1
ATV610D15N4 15 / 20 32 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 6.5
ATV610D18N4 18.5 / 25 38 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 7.0
ATV610D22N4 22 / 30 43 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 7.5
ATV610D30N4 30 / 40 60 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 11.2
ATV610D37N4 37 / 50 72 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 11.9
ATV610D45N4 45 / 60 88 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 12.4
ATV610D55N4 55 / 75 105 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 13.0
ATV610D75N4 75 / 100 143 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 340×540×265 16.5
ATV610D90N4 90 / 125 170 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 340×540×265 18.0
ATV610C11N4 110 / 150 205 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 28.0
ATV610C13N4 132 / 175 245 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 31.5
ATV610C16N4 160 / 220 290 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 34.0

🔹Thông số kỹ thuật các sản phẩm Biến tần Easy Altivar ATV610

Easy Altivar ATV610

🔹Catalouge chi tiết sản phẩm Easy Altivar ATV610: Catalog Altivar Easy 610
