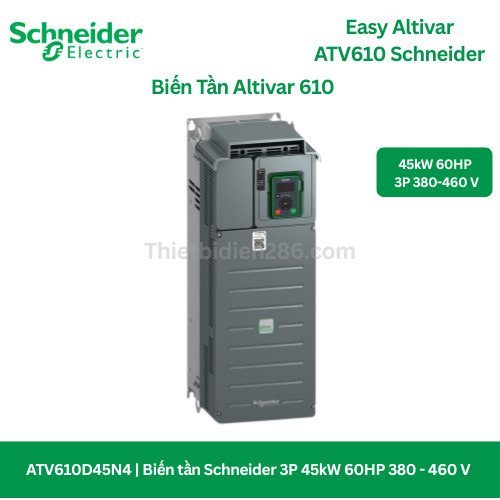

Biến tần Schneider Altivar ATV610D45N4 3P 45kW 60HP 380 – 460V

Liên hệ 0928.889.286

♦ Mã hàng: ATV610D45N4
– Hãng sản xuất: Schneider Electric
– Biến tần Altivar ATV610 3P 45kW 60HP 380 – 460 V
– Hàng chính hãng, giao hàng toàn quốc
– Bảo hành: 12 tháng do lỗi nhà sản xuất.
♦ Liên hệ nhận báo giá tốt nhất

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

Biến tần Schneider ATV610D45N4

Trong các hệ thống sản xuất hiện đại, việc kiểm soát tốc độ và mô-men xoắn của động cơ điện là yếu tố then chốt giúp tối ưu hóa hiệu suất, tiết kiệm năng lượng và bảo vệ thiết bị.
Biến tần Schneider ATV610D45N4 thuộc dòng Altivar Easy Drive ATV610, được thiết kế chuyên biệt cho các ứng dụng công nghiệp tải trung bình đến nặng như bơm, quạt, máy nén khí, băng tải, trộn, nghiền và HVAC.

Sản phẩm mang đến khả năng điều khiển ổn định, độ bền cao và tính năng bảo vệ toàn diện, giúp người dùng dễ dàng vận hành, bảo trì và tích hợp vào hệ thống tự động hóa hiện có.

bien-tan-easy-altivar-atv610

🔹 Ưu điểm nổi bật của biến tần Schneider ATV610D45N4

1. Hiệu suất vận hành vượt trội

Biến tần ATV610D45N4 sử dụng công nghệ điều khiển vector không cảm biến (Sensorless Vector Control), cho phép điều khiển mô-men xoắn chính xác ngay cả ở tốc độ thấp.
Điều này giúp động cơ khởi động êm, không gây sốc cơ khí, đồng thời giảm hao phí năng lượng và nâng cao tuổi thọ thiết bị.

2. Tiết kiệm năng lượng – Vận hành thông minh

  • Tự động điều chỉnh tần số theo tải giúp giảm tiêu thụ điện năng tới 30%.

  • Tích hợp chức năng PID, tối ưu cho hệ thống bơm và quạt.

  • Hỗ trợ Auto Restart, Flying Start, Torque Boost – đảm bảo hoạt động ổn định trong mọi điều kiện tải.

3. Thiết kế bền bỉ – Độ tin cậy cao

  • Hoạt động ổn định ở môi trường -10 đến +50°C, và đến +60°C khi giảm tải (derating).

  • Cấu trúc tản nhiệt hiệu quả, bảo vệ quá nhiệt.

  • Cấp bảo vệ IP20, tuân thủ tiêu chuẩn an toàn IEC/EN 61800-5-1, CE, UL, RoHS.

4. Tích hợp sẵn truyền thông Modbus

Biến tần ATV610D45N4 được tích hợp sẵn giao thức Modbus RTU (RS485), giúp dễ dàng kết nối với PLC, HMI hoặc hệ thống giám sát SCADA.
Người dùng có thể cấu hình nhanh qua phần mềm SoMove, sao chép tham số bằng Multi-Loader hoặc Simple Loader, tiết kiệm thời gian cài đặt.

5. Ứng dụng linh hoạt trong công nghiệp

  • Ngành nước: điều khiển bơm, giảm hiện tượng búa nước.

  • HVAC & tòa nhà: điều chỉnh tốc độ quạt, tiết kiệm điện năng.

  • Công nghiệp nặng: băng tải, nghiền, trộn, máy nén khí, hệ thống thông gió.

  • Ngành chế biến thực phẩm, dệt may: duy trì tốc độ ổn định, giảm rung, tăng năng suất.

🔹 Bảng thông số kỹ thuật biến tần Schneider ATV610D45N4

Thông số kỹ thuật Giá trị chi tiết
Thương hiệu Schneider Electric
Dòng sản phẩm Altivar Easy Drive ATV610
Model ATV610D45N4
Công suất định mức 45 kW (≈ 60 HP)
Nguồn cấp 3 pha 380–460 VAC (±10%)
Dòng định mức (In) 88 A
Tần số ngõ ra 0.5 – 400 Hz
Phương pháp điều khiển V/F và Sensorless Vector Control
Khả năng chịu quá tải 150% dòng định mức trong 60 giây
Tích hợp truyền thông Modbus RTU (RS485)
Chức năng điều khiển PID, Auto Restart, Flying Start, Torque Boost
Cấp bảo vệ IP20
Nhiệt độ làm việc -10°C đến +50°C (lên đến 60°C khi derating)
Môi trường hoạt động 95% RH không ngưng tụ, độ cao ≤1000 m
Tiêu chuẩn tuân thủ IEC/EN 61800-5-1, 61800-3, CE, UL, RoHS
Kích thước (W × H × D) 310 × 500 × 250 mm (ước tính)
Trọng lượng 13.5 kg
Ứng dụng tiêu biểu Bơm, quạt, HVAC, băng tải, nghiền, máy nén khí

🔹 Sơ đồ đầu nối Biến tần Schneider ATV610D45N4

🔹 Kích thước Biến tần Altivar ATV610D45N4

Easy Altivar ATV610 Schneider (1)

🔹 So sánh ATV610D45N4 với các model cùng dòng

Tiêu chí ATV610U55N4 (5.5kW) ATV610D15N4 (15kW) ATV610D45N4 (45kW)
Công suất định mức 5.5 kW (7.5HP) 15 kW (20HP) 45 kW (60HP)
Dòng định mức 13 A 32 A 88 A
Ứng dụng chính Bơm nhỏ, quạt Máy trộn, băng tải Tải nặng công nghiệp
Nhiệt độ hoạt động -10…+50°C -10…+50°C -10…+60°C (derating)
Truyền thông Modbus RTU Modbus RTU Modbus RTU

🔹 Lý do nên chọn biến tần ATV610D45N4 Schneider

  • Thương hiệu toàn cầu: Schneider Electric – giải pháp hàng đầu về tự động hóa.

  • Hoạt động ổn định – tuổi thọ cao: thích hợp môi trường công nghiệp nặng.

  • Dễ dàng lắp đặt – bảo trì: thân thiện với kỹ sư và người vận hành.

  • Tối ưu chi phí – tiết kiệm năng lượng: hiệu suất đạt trên 96%.

🔹Các mã sản phẩm phổ biến trong dòng Altivar ATV610

Model

Công suất (kW / HP)

Dòng định mức (A)

Nguồn cấp (V)

Điện áp đầu ra

Tần số ngõ ra (Hz)

Cấp bảo vệ

Phương pháp điều khiển

Giao tiếp

Kích thước (W×H×D mm)

Trọng lượng (kg)
ATV610U07N4 0.75 / 1 2.4 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 2.9
ATV610U15N4 1.5 / 2 4.8 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 3.1
ATV610U22N4 2.2 / 3 6.0 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 118×245×180 3.3
ATV610U30N4 3.0 / 4 7.2 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.1
ATV610U40N4 4.0 / 5.5 9.6 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.3
ATV610U55N4 5.5 / 7.5 13 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 4.7
ATV610U75N4 7.5 / 10 17 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 143×310×180 5.2
ATV610D11N4 11 / 15 25 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 6.1
ATV610D15N4 15 / 20 32 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 6.5
ATV610D18N4 18.5 / 25 38 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 7.0
ATV610D22N4 22 / 30 43 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 210×350×200 7.5
ATV610D30N4 30 / 40 60 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 11.2
ATV610D37N4 37 / 50 72 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 11.9
ATV610D45N4 45 / 60 88 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 12.4
ATV610D55N4 55 / 75 105 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 275×440×230 13.0
ATV610D75N4 75 / 100 143 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 340×540×265 16.5
ATV610D90N4 90 / 125 170 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 340×540×265 18.0
ATV610C11N4 110 / 150 205 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 28.0
ATV610C13N4 132 / 175 245 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 31.5
ATV610C16N4 160 / 220 290 3P 380–460 3P 0–Uin 0.5–400 IP20 V/F, Sensorless Vector Modbus RTU 450×700×310 34.0

🔹Thông số kỹ thuật các sản phẩm Biến tần Easy Altivar ATV610

Easy Altivar ATV610

🔹Catalouge chi tiết sản phẩm Easy Altivar ATV610: Catalog Altivar Easy 610
