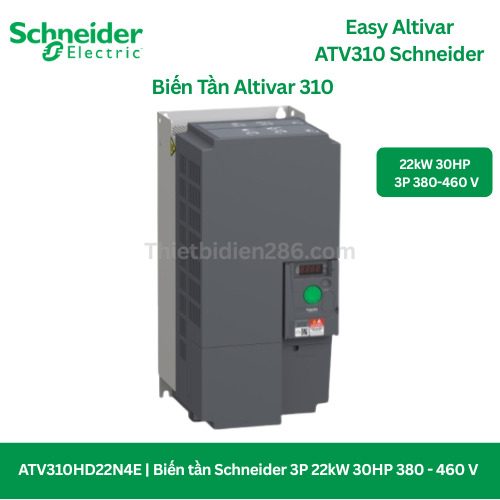

Biến tần Schneider Altivar ATV310HD22N4E 3P 22kW 30HP 380 – 460V

Liên hệ 0928.889.286

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

Trong môi trường sản xuất công nghiệp hiện đại, nhu cầu điều khiển tốc độ và mô-men động cơ ngày càng quan trọng để tiết kiệm năng lượng và tối ưu hiệu suất máy móc.
Biến tần Schneider Altivar ATV310HD22N4E thuộc dòng Easy Altivar 310 – dòng biến tần phổ thông nổi tiếng của Schneider Electric, được thiết kế chuyên biệt cho các ứng dụng bơm, quạt, máy nén khí, băng tải, máy ép, máy dệt và xử lý vật liệu.

Với công suất 22kW (30HP), hoạt động ổn định ở dải điện áp 3 pha 380–460V, model ATV310HD22N4E mang đến hiệu suất điều khiển cao, độ tin cậy vượt trội và chi phí đầu tư tối ưu, phù hợp cho cả hệ thống tự động hóa mới và cải tạo nâng cấp.

🔹 Ưu điểm nổi bật của biến tần ATV310HD22N4E

1. Hiệu suất cao – Tiết kiệm năng lượng

ATV310 sử dụng công nghệ điều khiển Sensorless Vector Control (SVC), cho phép kiểm soát chính xác mô-men xoắn và tốc độ động cơ, giúp tiết kiệm điện năng đáng kể so với điều khiển trực tiếp.
Thiết bị còn hỗ trợ chế độ sleep mode tự động dừng khi không tải, giảm hao phí điện năng trong quá trình vận hành.

2. Thiết kế nhỏ gọn – Lắp đặt linh hoạt

  • Kích thước nhỏ, dễ dàng lắp cạnh nhau trong tủ điện.

  • Lắp đặt trên ray DIN hoặc mặt phẳng, phù hợp không gian hẹp.

  • Cấp bảo vệ IP20, đáp ứng tiêu chuẩn công nghiệp.

  • Quạt tản nhiệt tự động điều khiển, giảm tiếng ồn và tăng tuổi thọ.

3. Độ bền cao – Vận hành ổn định

  • Làm việc ổn định trong môi trường nhiệt độ lên đến 55°C mà không giảm công suất.

  • Bo mạch phủ lớp chống ẩm, bụi và hóa chất (coating) đạt tiêu chuẩn 3C3, 3S3.

  • Chịu được biến động điện áp ±15%, phù hợp với điều kiện nguồn Việt Nam.

4. Tích hợp nhiều tính năng bảo vệ thông minh

  • Bảo vệ quá tải, mất pha, mất cân bằng pha, quá nhiệt, ngắn mạch, lỗi động cơ.

  • Chức năng PID tích hợp – duy trì áp suất, lưu lượng hoặc nhiệt độ ổn định.

  • Tự khởi động lại (Auto Restart) khi mất điện hoặc lỗi tạm thời.

  • Chức năng flying start giúp bắt tốc độ động cơ đang quay mà không gây giật.

5. Kết nối và cài đặt dễ dàng

  • Giao diện hiển thị LED đơn giản, dễ thao tác.

  • Cấu hình nhanh qua phần mềm SoMove hoặc bộ Multi-Loader.

  • Tích hợp Modbus RTU (RS485), tương thích với PLC Schneider và nhiều hệ thống tự động khác.

🔹 Thông số kỹ thuật chi tiết biến tần Schneider ATV310HD22N4E

Thông số kỹ thuật Giá trị chi tiết
Thương hiệu Schneider Electric
Dòng sản phẩm Easy Altivar 310
Model ATV310HD22N4E
Công suất định mức 22 kW (≈ 30 HP)
Nguồn cấp 3 pha 380 – 460 VAC ±15%
Dòng định mức (In) 45 A
Tần số ngõ ra 0.5 – 400 Hz
Phương pháp điều khiển V/F, Sensorless Vector Control (SVC)
Tần số chuyển mạch 2 – 12 kHz (tự động điều chỉnh)
Khả năng chịu quá tải 150% dòng định mức trong 60 giây
Chức năng điều khiển PID, Auto Restart, Flying Start, Torque Boost
Cấp bảo vệ IP20
Nhiệt độ hoạt động -10°C đến +55°C
Giao tiếp truyền thông Modbus RTU (RS485)
Chuẩn tuân thủ IEC/EN 61800-5-1, IEC/EN 61800-3, CE, RoHS
Kích thước (W × H × D) 220 × 390 × 200 mm (ước tính)
Trọng lượng 9.5 kg (tham khảo)
Ứng dụng tiêu biểu Bơm, quạt, HVAC, băng tải, máy ép, máy dệt, xử lý vật liệu

🔹 Ứng dụng thực tế của biến tần ATV310HD22N4E

  • Ngành nước & xử lý nước thải: kiểm soát tốc độ bơm, hạn chế sốc áp lực.

  • Hệ thống HVAC: điều khiển quạt gió, tiết kiệm năng lượng cho tòa nhà.

  • Ngành dệt, nhựa, gỗ: vận hành ổn định, đảm bảo độ chính xác cao.

  • Băng tải, máy trộn, máy nghiền: điều chỉnh linh hoạt, bảo vệ cơ cấu truyền động.
