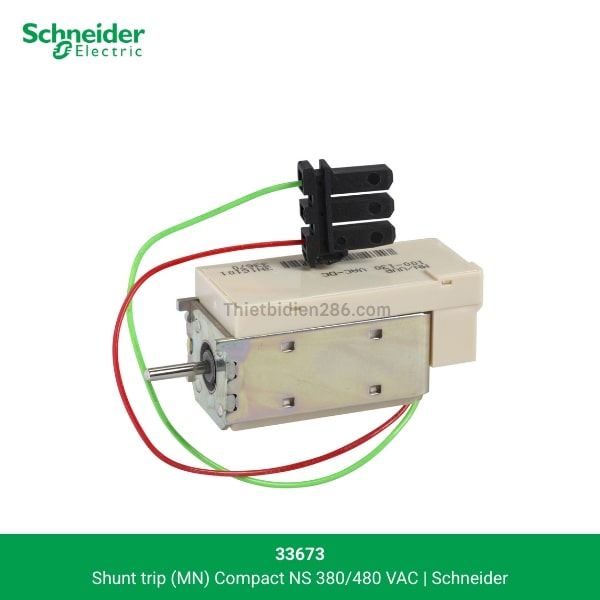

33673 Schneider | Shunt trip (MN) Compact NS 380/480 VAC

Liên hệ 0928.889.286

Tên sản phẩm: Shunt trip (MN) Compact NS 380/480 VAC Schneider

Mã hàng: 33673

Liên hệ: 0928.889.286
Bảo hành: 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

Shunt trip (MN) Compact NS 380/480 VAC 33673 Schneider là cuộn cắt điện áp thấp được thiết kế dành riêng cho dòng MCCB Compact NS/NSX của Schneider. Sản phẩm cho phép ngắn mạch tự động khi điện áp điều khiển bị giảm hoặc mất hoàn toàn, bảo vệ tối đa cho hệ thống điện và con người khỏi các sự cố nguy hiểm như quá tải, đoản mạch hoặc cháy nổ.

Thông số sản phẩm Shunt trip (MN) Compact NS 380/480 VAC 33673 Schneider

Tên sản phẩm Shunt Trip (MN) Compact NS 380/480 VAC
Mã sản phẩm 33673
Thương hiệu Schneider Electric
Loại phụ kiện Cuộn cắt điện áp thấp (Undervoltage Trip – MN)
Điện áp điều khiển 380/480 VAC
Dòng tương thích MCCB Compact NS, NSX Schneider Electric
Tiêu chuẩn áp dụng IEC 60947-2
Chức năng chính Tự động ngắt mạch khi điện áp điều khiển giảm hoặc mất
Lắp đặt Gắn trong thân MCCB Compact NS
Nhiệt độ hoạt động -25°C đến +70°C
Ứng dụng phổ biến Tủ điện công nghiệp, hệ thống báo cháy, trung tâm điều khiển, nhà máy sản xuất

Nguyên lý hoạt động

Cuộn Shunt Trip (MN) của Schneider hoạt động dựa trên nguyên tắc điện áp điều khiển:

  • Khi điện áp điều khiển ở mức ổn định (380/480VAC) → MCCB ở trạng thái đóng mạch bình thường.

  • Khi điện áp điều khiển bị sụt hoặc mất hoàn toàn, cuộn MN kích hoạt cơ chế ngắt, làm MCCB tự động cắt nguồn điện, ngăn chặn sự cố lan rộng trong hệ thống.

Nhờ cơ chế phản ứng nhanh và chính xác, 33673 Schneider đảm bảo an toàn tuyệt đối cho thiết bị và con người trong mọi điều kiện vận hành.

Ưu điểm nổi bật của 33673 Schneider

  • Tự động ngắt mạch khi mất điện áp điều khiển, bảo vệ toàn diện cho hệ thống.
  • Hoạt động ổn định ở dải điện áp cao 380/480VAC, phù hợp môi trường công nghiệp nặng.
  • Tích hợp hoàn hảo với dòng Compact NS/NSX của Schneider Electric.
  • Đáp ứng tiêu chuẩn quốc tế IEC 60947-2, đảm bảo độ bền và độ tin cậy cao.
  • Thiết kế nhỏ gọn, dễ lắp đặt, dễ bảo trì.
  • Giải pháp lý tưởng cho các tủ điện tổng, trung tâm điều khiển, hệ thống tự động hóa.

Ứng dụng thực tế của Shunt Trip (MN) 33673 Schneider

Phụ kiện 33673 Schneider thường được sử dụng trong:

  • Tủ điện công nghiệp, tủ phân phối, tủ ATS, hệ thống điều khiển trung tâm.

  • Công trình tòa nhà, trung tâm thương mại, khu dân cư cao tầng.

  • Hệ thống SCADA, PLC, tự động hóa nhà máy.

  • Hệ thống báo cháy, ngắt điện khẩn cấp khi có sự cố.

  • Các trạm biến áp và trung tâm dữ liệu (Data Center).

Hướng dẫn lắp đặt cơ bản

  1. Kiểm tra mã phụ kiện và điện áp điều khiển đúng với thông số hệ thống.

  2. Lắp cuộn MN 33673 vào vị trí tương ứng trong MCCB Compact NS.

  3. Kết nối dây điều khiển 380/480VAC theo sơ đồ chuẩn của Schneider Electric.

  4. Kiểm tra khả năng ngắt khi mất điện áp điều khiển trước khi đưa vào vận hành.

  5. Bảo trì định kỳ để đảm bảo độ nhạy và độ bền của thiết bị.

Một số mã Phụ kiện MCCB Schneider

Mã sản phẩm Tên sản phẩm
33108 Tiếp điểm phụ Compact Schneider
33195 Tiện ích mở rộng chuyển đổi Compact Schneider
33646 Tấm chắn pha 3P/4P Schneider
33659 Shunt trip (MX) compact NS 24/30 VDC, 24 VAC Schneider
33662 Cuộn cắt (MX) 200/250 VAC/DC Schneider
33664 Phụ kiện shunt trip (MX) Compact NS 380/480 VAC Schneider
33668 Shunt trip (MN) compact NS 24/30 VDC, 24 VAC Schneider
33671 Shunt trip (MN) compact NS 200/250 VAC/DC Schneider
33673 Shunt trip (MN) compact NS 380/480 VAC Schneider
E33863 Tay cầm xoay cho EasyPact CVS800-1600 Schneider
E33878 Tay cầm xoay cho EasyPact CVS800-1600 Schneider
