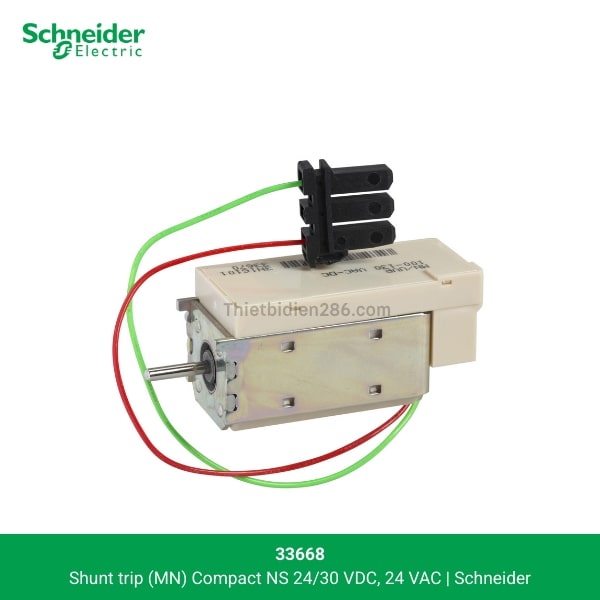

33668 Schneider | Shunt trip (MN) Compact NS 24/30 VDC, 24 VAC

Liên hệ 0928.889.286

Tên sản phẩm: Shunt trip (MN) Compact NS 24/30 VDC, 24 VAC Schneider

Mã hàng: 33668

Liên hệ: 0928.889.286
Bảo hành: 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng

Tư vấn mua hàng
0928.889.286 - 0928.889.286

Thông tin sản phẩm

Đánh giá bài viết

Shunt trip (MN) Compact NS 24/30 VDC, 24 VAC 33668 Schneider là phụ kiện điều khiển từ xa (MN) được thiết kế dành riêng cho dòng MCCB Compact NS/NSX của Schneider. Khác với cuộn cắt MX, cuộn MN (Undervoltage Release) có nhiệm vụ cắt điện khi điện áp điều khiển giảm hoặc mất — giúp bảo vệ hệ thống điện khỏi sự cố nguy hiểm và ngăn chặn các rủi ro mất an toàn.

Thông số kỹ thuật chi tiết Shunt trip MN Compact 33668 Schneider

Tên sản phẩm Shunt trip (MN) Compact NS 24/30 VDC, 24 VAC
Mã sản phẩm 33668
Thương hiệu Schneider
Dòng tương thích MCCB Compact NS/NSX
Điện áp điều khiển 24/30 VDC hoặc 24 VAC
Chức năng chính Ngắt mạch khi điện áp điều khiển bị mất hoặc giảm thấp
Tiêu chuẩn kỹ thuật IEC 60947-2
Kiểu lắp đặt Gắn trong thân MCCB Compact NS/NSX
Nhiệt độ hoạt động -25°C đến +70°C
Ứng dụng Tủ điện công nghiệp, hệ thống báo cháy, hệ thống điều khiển trung tâm, tòa nhà thương mại

Nguyên lý hoạt động của Cuộn cắt Shunt trip 33668 Schneider

Cuộn MN (Undervoltage Trip) hoạt động dựa trên nguyên tắc:

  • Khi điện áp điều khiển duy trì trong ngưỡng cho phép (24/30VDC hoặc 24VAC) → MCCB hoạt động bình thường.

  • Khi điện áp giảm dưới ngưỡng an toàn hoặc bị mất hoàn toàn, cuộn MN lập tức kích hoạt cơ cấu cắt điện của MCCB, giúp ngắt mạch ngay tức thì để bảo vệ hệ thống và thiết bị điện.

Nhờ nguyên lý này, 33668 Schneider là lựa chọn lý tưởng cho những khu vực yêu cầu độ an toàn cao, tránh vận hành khi nguồn điện không ổn định.

Ứng dụng thực tế của 33668 Schneider

Cuộn cắt MN 33668 Schneider được sử dụng rộng rãi trong nhiều hệ thống điện, đặc biệt là:

  • Nhà máy công nghiệp, trạm điều khiển và dây chuyền sản xuất.

  • Tòa nhà cao tầng, trung tâm thương mại, văn phòng.

  • Hệ thống báo cháy tự động, đảm bảo ngắt điện an toàn khi có sự cố.

  • Trung tâm điều khiển tự động (SCADA, PLC, HMI).

  • Tủ điện tổng (MDB), tủ phân phối, tủ ATS.

Hướng dẫn lắp đặt & sử dụng

  • Xác định đúng khe lắp MN slot trong MCCB Compact NS/NSX.

  • Kết nối đúng nguồn điều khiển 24/30VDC hoặc 24VAC theo sơ đồ kỹ thuật của Schneider.

  • Thử nghiệm hoạt động sau khi lắp để đảm bảo cuộn cắt phản hồi chính xác.

  • Nên bảo trì định kỳ để đảm bảo cuộn hoạt động ổn định lâu dài.

Một số mã Phụ kiện MCCB Schneider

Mã sản phẩm Tên sản phẩm
33108 Tiếp điểm phụ Compact Schneider
33195 Tiện ích mở rộng chuyển đổi Compact Schneider
33646 Tấm chắn pha 3P/4P Schneider
33659 Shunt trip (MX) compact NS 24/30 VDC, 24 VAC Schneider
33662 Cuộn cắt (MX) 200/250 VAC/DC Schneider
33664 Phụ kiện shunt trip (MX) Compact NS 380/480 VAC Schneider
33668 Shunt trip (MN) compact NS 24/30 VDC, 24 VAC Schneider
33671 Shunt trip (MN) compact NS 200/250 VAC/DC Schneider
33673 Shunt trip (MN) compact NS 380/480 VAC Schneider
E33863 Tay cầm xoay cho EasyPact CVS800-1600 Schneider
E33878 Tay cầm xoay cho EasyPact CVS800-1600 Schneider

Chúng tôi luôn cam kết với Quý khách, việc cung cấp Phụ kiện Schneider với:

  • Sản phẩm chính hãng mới 100%, có đầy đủ CO-CQ.
  • Bảo hành: 12 tháng với các lỗi của nhà sản xuất.
  • Khách hàng được hỗ trợ kỹ thuật 24/7.
  • Hàng luôn có sẵn với số lượng lớn.
  • Giao hàng toàn quốc.

Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện MCCB chính hãng.
