Rơ le chạm đất và Biến dòng ZCT Lightstar
Trong hệ thống điện hiện đại, việc phát hiện dòng rò – chạm đất sớm là yếu tố then chốt để ngăn ngừa sự cố cháy nổ, chạm điện gây nguy hiểm cho người và thiết bị. Bộ đôi rơ-le bảo vệ chạm đất (Earth Leakage Relay – ELR) và biến dòng ZCT Lightstar là giải pháp hoàn hảo giúp giám sát – cảnh báo – ngắt điện kịp thời.
Bien-dong-ZCT-Lightstar
Bien-dong-ZCT-Lightstar
⚙️ Rơ-le bảo vệ chạm đất (ELR) Lightstar
Dòng ELR Lightstar được thiết kế để giám sát dòng rò thông qua cảm biến ZCT, hoạt động ổn định trong nhiều điều kiện điện áp, hỗ trợ nhiều kênh độc lập.
✅ Một số model ELR phổ biến:
| Mã hàng | Loại | Đặc điểm |
|---|---|---|
| KGD-08 | 8 kênh cơ bản | Dạng LED, không giao tiếp |
| KGD-08C | 8 kênh + RS-485 | Kết nối truyền thông giám sát từ xa |
| KGD-08RC | 8 kênh + Relay + RS-485 | Đầy đủ tính năng, điều khiển đóng cắt tức thì |
| KGD-16 | 16 kênh LED | Màn hình 120×160, dễ thao tác |
Tất cả đều có khả năng kết hợp linh hoạt với ZCT Lightstar, lập trình thời gian trễ, ngưỡng dòng rò theo yêu cầu.
🔍 Biến dòng ZCT Lightstar – cảm biến phát hiện dòng rò
ZCT (Zero Current Transformer) Lightstar đóng vai trò như cảm biến chính trong hệ thống ELR, giúp phát hiện dòng điện chênh lệch giữa các dây dẫn (do rò rỉ xuống đất).
🧲 Phân loại ZCT Lightstar theo ứng dụng:

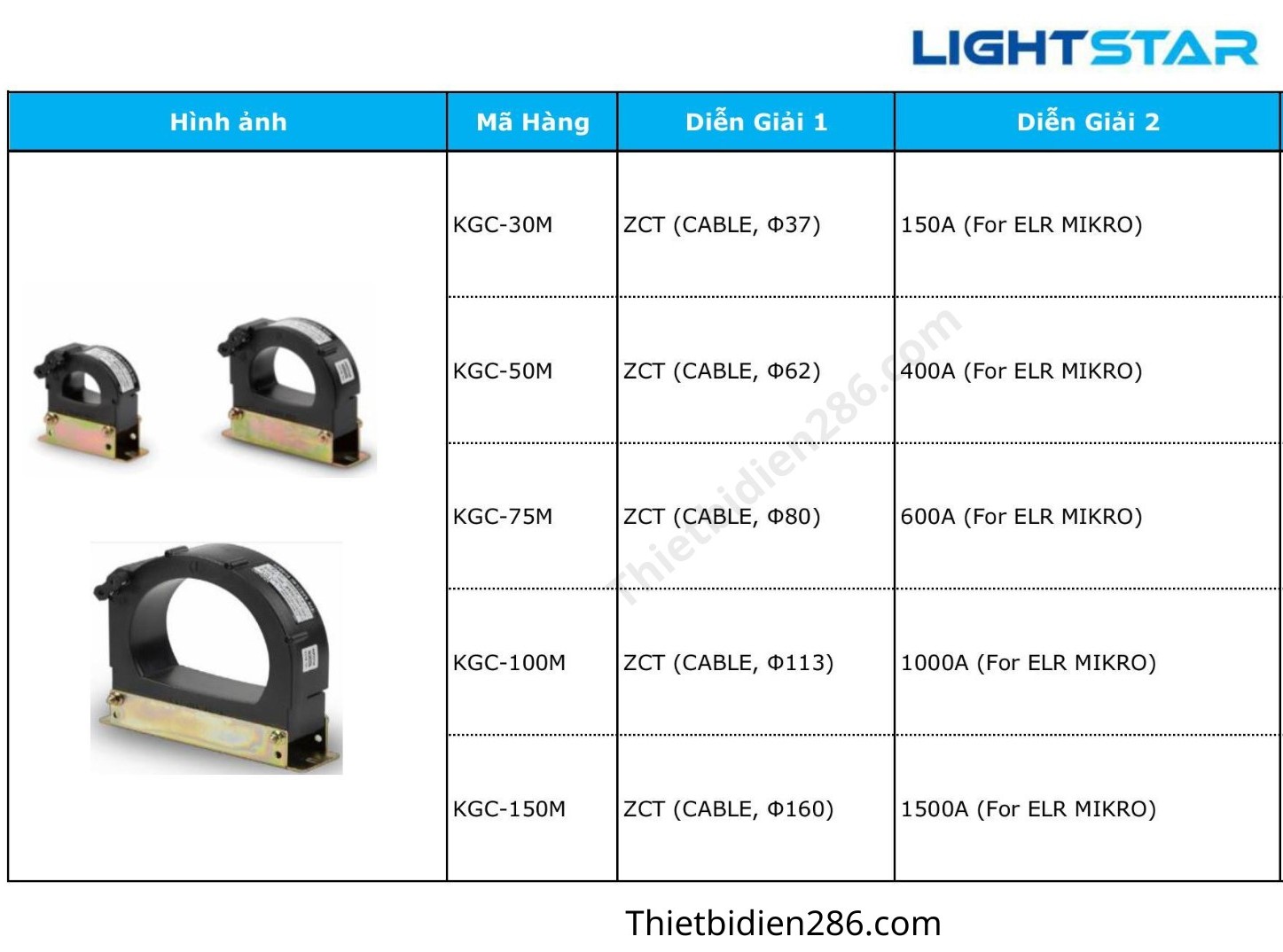

1. ZCT xuyên cáp tròn (ZCT Cable)
Phù hợp lắp ngoài dây điện lực – dễ lắp, phổ biến trong công nghiệp.
| Mã hàng | Lỗ xuyên | Dòng giám sát |
|---|---|---|
| KGC-30M | Φ37mm | 150A |
| KGC-50M | Φ62mm | 400A |
| KGC-100M | Φ113mm | 1000A |
| KGC-150M | Φ160mm | 1500A |
2. ZCT xuyên thanh cái (ZCT Busbar)
Chuyên dụng cho hệ thống tủ MSB – ACB – MCCB.
| Mã hàng | Lỗ vuông | Dòng giám sát |
|---|---|---|
| KGB-01 ~ KGB-11 | 92×10 ~ 260x30mm | 100A – 1000A |
| KGB-05S ~ KGB-11S | Chuẩn relay SGR | 400A – 1000A |
Tín hiệu đầu ra: 100mV hoặc 1.5mA tùy phiên bản – tương thích tốt với các ELR Mikro, KGD, DED…
✅ Tính năng nổi bật của bộ đôi ELR + ZCT Lightstar
-
🔒 Phát hiện sớm dòng rò, cảnh báo trước sự cố
-
⚡ Ngắt điện tức thời khi vượt ngưỡng
-
🔧 Dễ lắp đặt, phù hợp mọi tủ điện, nhà xưởng
-
📊 Giao tiếp RS-485, hỗ trợ BMS – SCADA
-
🇰🇷 Sản xuất tại Hàn Quốc, tiêu chuẩn quốc tế
🏢 Ứng dụng điển hình
-
Tủ điện MSB, ACB, ATS trung tâm
-
Hệ thống điện nhà máy – khu công nghiệp
-
Giám sát điện mặt trời – điện gió
-
Trạm hạ thế – tòa nhà – chung cư cao tầng
-
Dây chuyền sản xuất, khu vực nguy cơ cháy nổ cao
