Tụ bù là gì? Khái niệm, cấu tạo, phân loại và công dụng của tụ bù

1. Khái niệm tụ bù là gì?

Tụ bù (Power Capacitor) là thiết bị điện được sử dụng trong hệ thống điện hạ thế và trung thế nhằm cải thiện hệ số công suất (cosφ), giảm công suất phản kháng, từ đó nâng cao hiệu quả sử dụng điện.

Trong thực tế, các thiết bị cảm ứng như động cơ điện, máy biến áp, bơm, quạt, máy hàn… tiêu thụ một lượng lớn công suất phản kháng, gây tổn thất điện năng, sụt áp và tiền điện cao. Tụ bù được lắp đặt trong tủ bù công suất phản kháng, giúp bù đắp phần công suất này, nâng cosφ lên mức chuẩn (≥0,9 theo yêu cầu của điện lực).

Tụ bù (Power Capacitor) là thiết bị điện được sử dụng trong hệ thống điện hạ thế và trung thế nhằm cải thiện hệ số công suất (cosφ), giảm công suất phản kháng, từ đó nâng cao hiệu quả sử dụng điện.

2. Cấu tạo cơ bản của tụ bù

Tụ bù có cấu tạo tương đối đơn giản, gồm:

• Phần tử tụ điện: thường làm bằng màng polypropylene, ngâm dầu hoặc khí, có khả năng chịu nhiệt và điện áp cao.

• Vỏ bảo vệ: vỏ nhôm hoặc thép, thiết kế kín để đảm bảo an toàn khi vận hành.

• Thiết bị bảo vệ: tích hợp cơ chế an toàn chống nổ, ngắt mạch khi có sự cố quá áp hoặc quá nhiệt.

• Cực đấu nối: giúp kết nối với hệ thống tủ điện bù công suất.

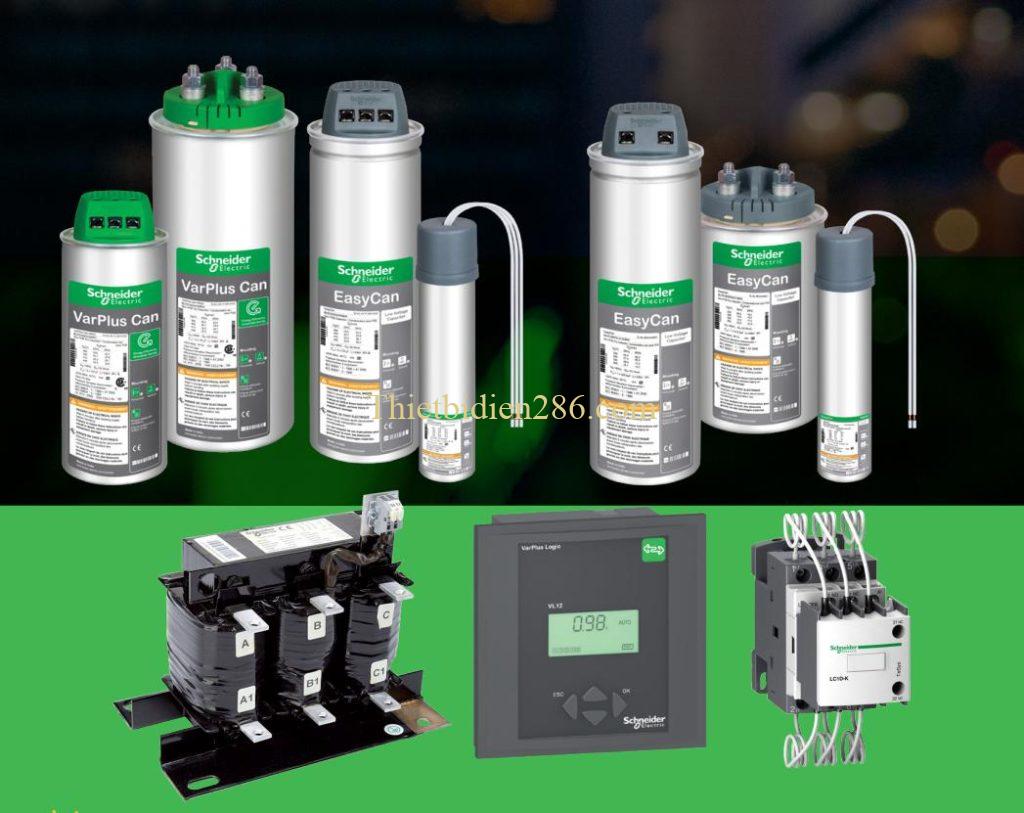

Tùy theo công nghệ và công suất, tụ bù Schneider, ABB, LS… có thể bổ sung thêm các chức năng bảo vệ và đo lường thông minh.

3. Phân loại tụ bù

Tụ bù được chia thành nhiều loại dựa trên cấu tạo và ứng dụng:

🔹 Theo môi trường điện môi:

• Tụ bù khô (Dry type): Nhỏ gọn, không chứa dầu, ít bảo trì, thường dùng cho hệ thống vừa và nhỏ.

• Tụ bù dầu (Oil-filled hoặc Gas-filled): Chứa dầu hoặc khí đặc biệt, tuổi thọ cao, tản nhiệt tốt, thích hợp cho hệ thống công nghiệp lớn.

🔹 Theo cách thức vận hành:

• Tụ bù cố định: Được lắp đặt cố định trong hệ thống, thường dùng cho tải ổn định.

• Tụ bù tự động: Kết hợp với bộ điều khiển tự động (Reactive Power Controller), có khả năng đóng cắt các cấp tụ theo nhu cầu tải, phù hợp cho nhà máy, tòa nhà thương mại.

🔹 Theo cấp điện áp:

• Tụ bù hạ thế: 220V – 480V, dùng cho nhà máy, xưởng, tòa nhà.

• Tụ bù trung thế: 3,3kV – 35kV, dùng cho trạm biến áp, lưới điện công nghiệp.

4. Công dụng của tụ bù

Việc lắp đặt tụ bù trong hệ thống điện mang lại nhiều lợi ích thiết thực:

• ⚡ Nâng cao hệ số công suất cosφ: đảm bảo ≥0,9 theo yêu cầu điện lực.

• 💰 Giảm chi phí tiền điện: tránh bị phạt do tiêu thụ công suất phản kháng.

• 🛠 Giảm tải cho thiết bị: giảm tổn thất trên dây dẫn, giảm tổn hao máy biến áp.

• 🔋 Ổn định điện áp: cải thiện chất lượng điện năng, bảo vệ các thiết bị nhạy cảm.

• 🏭 Kéo dài tuổi thọ hệ thống: giảm dòng khởi động, hạn chế sự cố, tăng độ bền thiết bị điện.

5. Kết luận

Tụ bù là giải pháp quan trọng trong hệ thống điện hiện đại, giúp nâng cao hiệu quả sử dụng điện, tiết kiệm chi phí và đảm bảo vận hành an toàn. Việc lựa chọn tụ bù phù hợp (khô, dầu, tự động, hạ thế hay trung thế) sẽ phụ thuộc vào đặc thù phụ tải và quy mô hệ thống.
