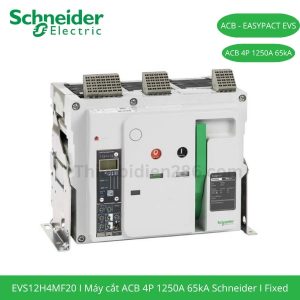

Easypact EVS cố định

Máy cắt ACB EasyPact EVS Schneider (Fixed) – Giải pháp bảo vệ nguồn điện mạnh mẽ Máy cắt không khí (ACB) EasyPact EVS Schneider loại cố định (Fixed) là dòng...
Xem chi tiết

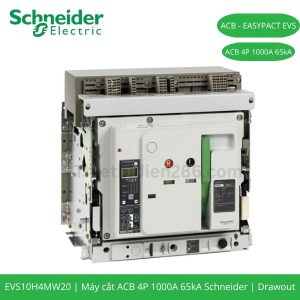

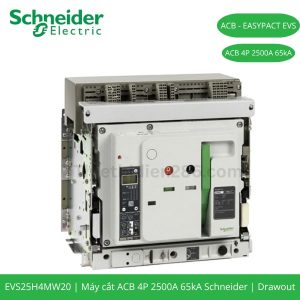

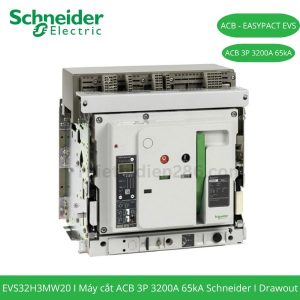

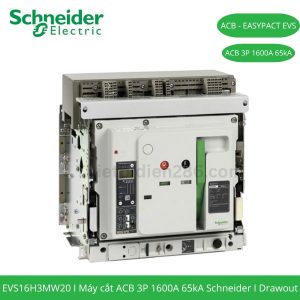

Easypact EVS kéo rút

Máy cắt ACB EasyPact EVS Schneider – Loại kéo rút (Withdrawable) Máy cắt không khí EasyPact EVS Withdrawable là giải pháp ACB hạ thế cao cấp của Schneider Electric, thiết...
Xem chi tiết

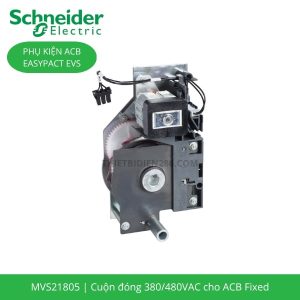

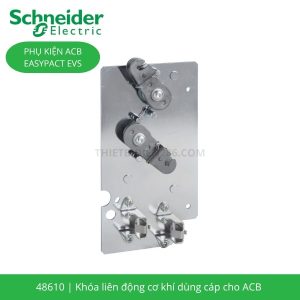

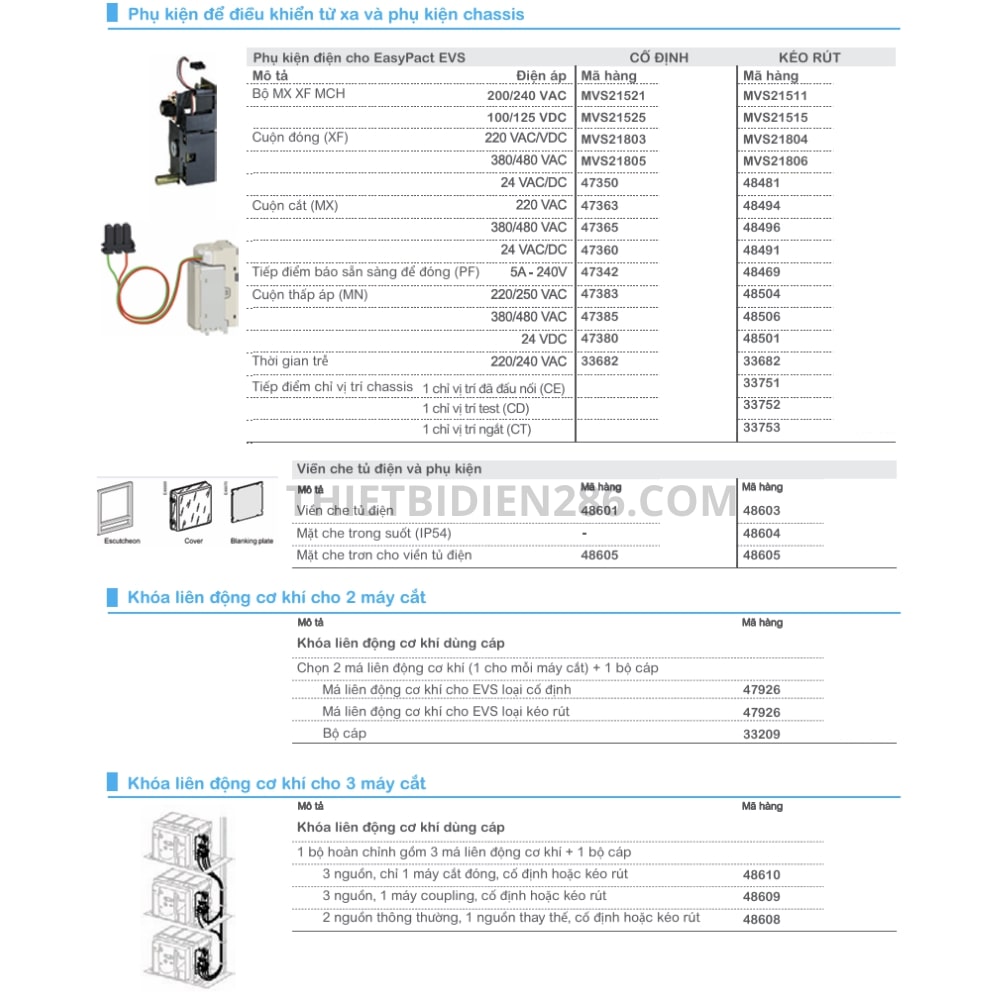

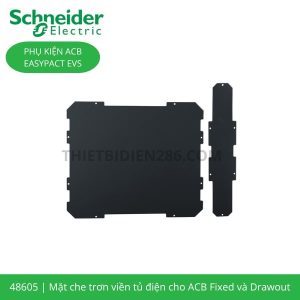

Phụ kiện Easypact EVS

Phụ kiện máy cắt Schneider EasyPact EVS – Giải pháp an toàn & tối ưu cho hệ thống điện Máy cắt không khí (ACB) EasyPact EVS Schneider được ứng dụng...
Xem chi tiết

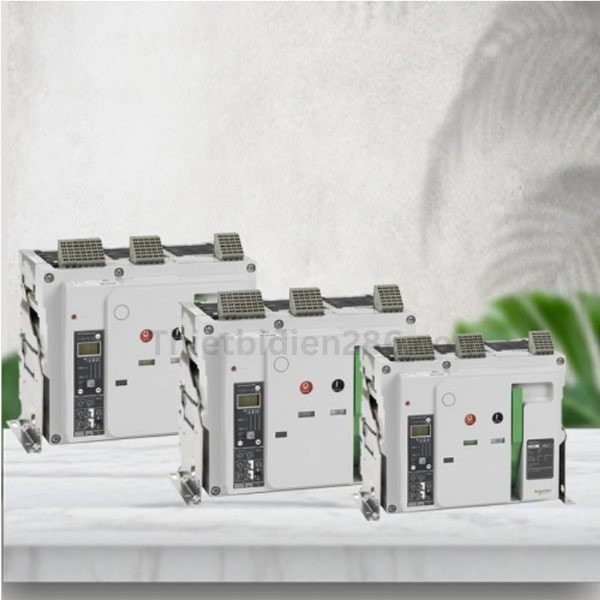

ACB EasyPact EVS Schneider

Máy cắt khí (Air Circuit Breaker — ACB) EasyPact EVS của Schneider Electric là dòng thiết bị bảo vệ và phân phối điện hạ thế mạnh mẽ, phù hợp với các hệ thống điện lớn (MSB, Tủ điện tổng, công nghiệp, trung tâm dữ liệu, tòa nhà cao tầng…). Dải định mức từ 800 A tới 4000 A, có các tùy chọn cố định (fixed) hoặc kéo-rút (withdrawable), nhiều cấp trip và phụ kiện linh hoạt.

Catalog-ACB-EVS-2025

⚙ Thông số kỹ thuật & tính năng nổi bật

Tính năng Nội dung
Dải dòng định mức (In) 800A → 4000A
Tiêu chuẩn áp dụng IS/IEC 60947-2
Dòng cắt ngắn mạch (Icu, Ics, Icw (1s)) Icu = Ics = Icw (1s) — tức khả năng cắt & chịu dòng ngắn mạch cao, đạt tính chọn lọc và an toàn cao
Cấu trúc khung & khung chung Khối máy cắt có khung chung cho toàn bộ dải 800-4000A, chiều cắt mặt trước cửa (door cut-outs) đồng nhất → thuận tiện khi thiết kế tủ & thay thế.

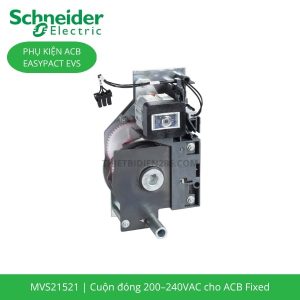

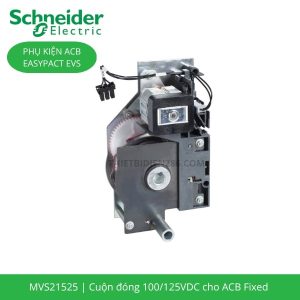

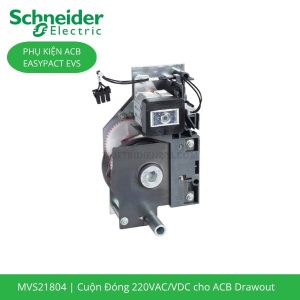

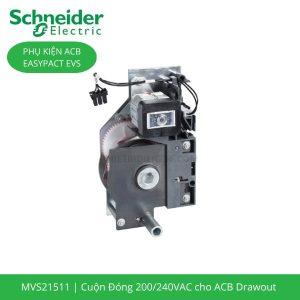

Đầu nối (terminals) Đầu ra vào có thể bố trí chuyển đổi từ hướng ngang sang hướng dọc và ngược lại; các đầu nối phía trước (front-fitted) phụ kiện như cuộn đóng, cuộn cắt (release coil), cuộn sụt áp… đều gồm trong dải sản phẩm.
Hoạt động khi nhiệt độ & môi trường Vận hành ổn định dưới nhiệt độ lên tới ~40 °C không cần giảm tải (no derating dưới 40 °C); độ ẩm tới 95%.

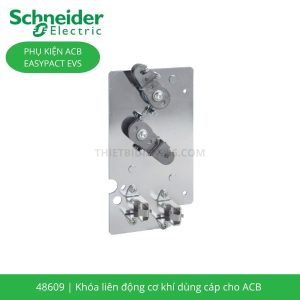

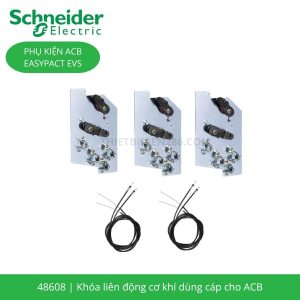

An toàn & phụ kiện • Rào chắn cực (safety shutter) & các khóa liên động
• Tiếp điểm “Ready to Close” để đảm bảo tất cả các điều kiện an toàn trước khi đóng máy cắt

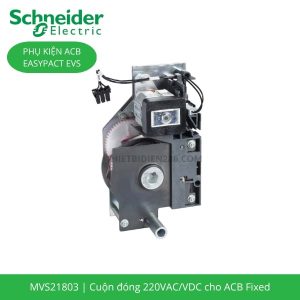

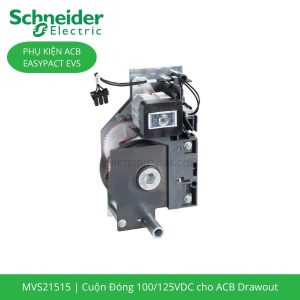

• Liên kết phụ kiện như under-voltage release, shunt release, đóng cuộn …
Trip System Có hệ thống trip thông minh với các tính năng như nhớ nhiệt (thermal memory), cảnh báo quá tải trước khi trip, LED điều chỉnh lỗi riêng biệt để dễ tìm lỗi.

✔ Ưu điểm

  • Thiết kế khung chung giúp cải thiện khả năng lắp đặt, bảo trì, thay thế dễ dàng.

  • Trip thông minh & phụ kiện an toàn tăng cường bảo vệ điện và an toàn người dùng.

  • Độ tin cậy cao, chịu được điều kiện vận hành khắc nghiệt (nhiệt, độ ẩm).

  • Linh hoạt trong việc lựa chọn loại cố định hay kéo rút, số cực 3P / 4P, hướng nối đầu vào/ra.

  • Tuân thủ tốt tiêu chuẩn quốc tế, giúp công trình dễ dàng đạt yêu cầu kiểm định & phù hợp thiết kế tổng thể.

⚠ Hạn chế / lưu ý khi sử dụng

  • Giá thành & chi phí bảo trì cao hơn so với các dòng MCCB khi dòng định mức lớn & phụ kiện nhiều.

  • Kích thước & trọng lượng lớn — việc lắp đặt tủ & vận chuyển cần được tính toán kỹ.

  • Khi sử dụng dòng kéo rút, cần đảm bảo hệ thống khung & rail trượt chắc, kiểm tra định kỳ để tránh tiếp xúc lỏng.

  • Cần khảo sát hết mức độ ngắn mạch thực tế của hệ thống để chọn Icu tương ứng, tránh dùng thấp dẫn tới rủi ro cháy nổ.

🔧 Ứng dụng

  • Tủ điện tổng (Main Switch Board, MSB) tại các nhà máy, khu công nghiệp.

  • Tủ điện phân phối chính trong tòa nhà, trung tâm thương mại, cao ốc.

  • Hệ thống điều khiển nguồn dự phòng, ATS (Auto Transfer Switch).

  • Trung tâm dữ liệu hoặc BMS đòi hỏi độ ổn định, chọn lọc cao.
